El connector RCA (Radio Corporation of America) és un connector utilitzat per enviar senyals de vídeo o d'àudio.

Es tracta d'un connector circulat de dos contactes; senyal i terra, que s'utilitza amb cables coaxials. Cada senyal utilitza un únic cable i per diferenciar-los s'estableix un codi de colors sobre el mateix connector.

(1) Àudio analògic:
Àudio Esquerre (Blanc)
Àudio Dreta (Vermell)

(2) Vídeo analògic:
Vídeo (Groc)

(3) Vídeo compost:
Àudio Esquerre (Blanc)
Àudio Dreta (Vermell)
Vídeo (Groc)

(4) Vídeo components (YPbPr):
Y (Verd)
Pb (Blau)
Pr (Vermell)

(5) Vídeo components (RGB):
R (Vermell)
G (Verd)
B (Blau)

(6) Àudio Digital:
S/PDIF (Taronja/Daurat)

El significat seria televisió d'alta definició. És utilitzat per indicar que el dispositiu és compatible amb l'alta definició. Per a l'alta definició s'han creat tres normes tècniques. ATSC, DVB i ISDB-T. Des de 2005 es va valorar la possibilitat d'assignar a l'etiqueta HD Ready com una mena d'obligació per definir els dispositius que tinguessin més de 720 línies (720p, 1080i a 50 o 60 Hz).

Gbps (Gb/s, Gbit/s) correspon a la velocitat amb què es transmet la informació. Normalment és usat per a mesurar la velocitat que es transmet la informació en l'ADSL/Fibra dels domicilis.

• 1Gb/s equival a 1000000000 b/s.
• 1Gb/s equival a 1000000 kb/s.
• 1Gb/s equival a 1000 Mb/s.

HDCP (acrònim de High-Bandwidth Digital Content Protection en anglès, que vol dir protecció de contingut digital d'elevat ample de banda) és una especificació desenvolupada per Intel per controlar el contingut d'àudio i vídeo digital que es transmet mitjançant les connexions DisplayPort, DVI, HDMI, Gigabit Vídeo Interface (GVIF), o Unified Display Interface (UDI). L'especificació és propietària, i les seves implementacions han de ser licenciadas, de la qual cosa s'encarrega Digital Content Protection. És un tipus de gestió digital de drets.

1080p és un nom alternatiu per a la resolució màxima usada en la televisió d'alta definició (HDTV). El nombre 1080 representa 1080 línies verticals de resolució de pantalla, mentre que la lletra p significa progressive scan i no entrellaçada.

TOSLINK (Toshiba LINK) és un estàndard de connexió de fibra òptica creat per Toshiba el 1983, que es basa en la utilització de senyals òptics en lloc de senyals elèctrics. S'utilitza generalment per a la interconnexió d'equips d'àudio, tot i que admet diferents formats, tant físics com de dades. 1 (a la imatge) Connector TOSLINK 2 (a la imatge) Connector Mini TOSLINK

Un hertz representa un cicle per cada segon, entenent cicle com la repetició d'un succés. Per exemple, l'hertz s'aplica en física al mesurament de la quantitat de vegades per un segon que es repeteix una ona (ja sigui sonora o electromagnètica) o pot aplicar-se també, entre altres usos, a les ones de mar que arriben a la platja per segon oa les vibracions d'un sòlid. La magnitud que mesura l'hertz es denomina freqüència i és,en aquest sentit, revés del període. Un hertz és la freqüència d'una oscil·lació que pateix una partícula en un període d'un segon.

El terme VGA (Video Graphics Array o Adaptador Gràfic de Vídeo) és un sistema de visualització de gràfics per a PC desenvolupat per IBM. VGA s'ha convertit en un dels estàndards d'imatge per al PC. En la manera de text, el VGA proporciona una resolució de 720 per 400 píxels. En la manera de gràfics, la resolució és o bé 640 per 480 (amb 16 colors) o 320 per 200 (amb 256 colors). La paleta de colors és de 262,144.A diferència d'anteriors normes gràfiques per a PC - MDA, CGA, EGA i VGA - utilitza senyals analògiques en lloc de senyals digitals. Des de la seva introducció el 1987, diversos altres s'han desenvolupat normes que ofereixen una major resolució i més colors (SVGA, XGA ...), però VGA segueix sent el denominador més usat. Tots els PC fabricats avui encara disposen de suport VGA, i possiblement alguna altra connexió més avançada.

L'acrònim anglès "HDMi" fa referència a "High Definition Multimèdia Interface", és a dir, es correspon amb les sigles d'interfície multimèdia en alta definició.

La interfície HDMi permet la transmissió de vídeo i àudio entre diferents dispositius, suportant les resolucions de vídeo 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 1440p, 1600P.

Diferents versions d'HDMi

HDMi 1.0
- Desembre de 2002.
- Transferència màxima de 4,9 Gbit / s.
- Suport fins a 165 Mpíxeles / s en mode vídeo (1080p 60Hz o UXGA) i 8 canals / 192 kHz / 24 bits en mode àudio.

HDMi 1.2
- agost de 2005.
- Afegit suport per One Bit Àudio, usat en Super Audio CD, fins a 8 canals.
- Disponibilitat HDMi Tipus A per connectors de PC.

HDMi 1.3
- Juny de 2006
- Ample de banda a 340 MHz.
- Taxa de dades de 10,2 Gbit / s.
- Dolby TrueHD i DTS-HD,

HDMi 1.4
- Envia vídeo i àudio d'alta definició,
- Dades i vídeo en 3D.
- FullHD a XHD (eXtended High Definition) fins a 4096 × 2160 píxels (24 quadres per segon) o de 3840 × 2160 a (30 quadres per segon).
- Canal de retorn d'àudio que farà necessaris menys cables per tenir un sistema de so envoltant connectat al televisor.
- Connexió Ethernet incorporada en el propi cable amb velocitats de fins a 100 Mbit / s.

HDMi 2.0
- Setembre de 2013
- Ample de banda de fins a 18 Gbit / s
- 4K @ 50/60 (2160p) de vídeo
- Fins a 32 canals d'àudio per a una experiència d'immersió multi-dimensional
- Fins 1536kHz freqüència d'àudio per a una màxima fidelitat de so
- Lliurament simultània de 2 streaming de vídeo per a múltiples usuaris en la mateixa pantalla
- Streaming d'àudio fins a 4 usuaris
- Suport de Angle de teatre 21: 9 de ràdio
- Sincronització dinàmica de vídeo i àudio en streaming
- Extensions de comandaments CEC per controlar múltiples dispositius des d'un punt únic.


Tipus de HDMi

Tipus A (a la imatge 1): És el connector més estàndard utilitzat en gairebé tots els dispositius.
Tipus B (a la imatge 2): És un connector molt poc utilitzat.
Tipus C (a la imatge 3): És un connector molt usat en tablets, smartphones i altres dispositius.
Tipus D (a la imatge 4): És un connector usat en smartphones.
Tipus E (a la imatge 5): És un connector usat en la connectivitat del vehicle.

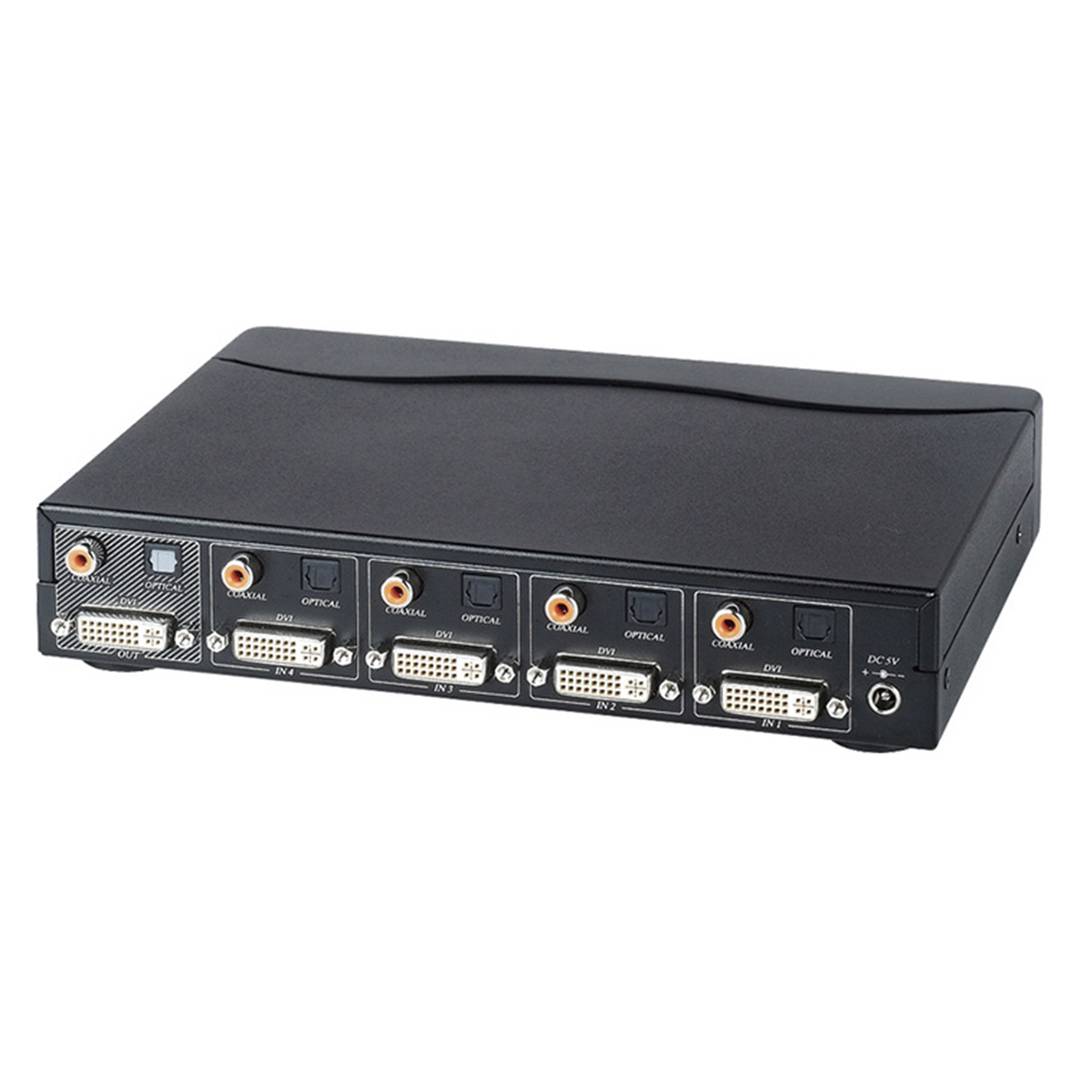

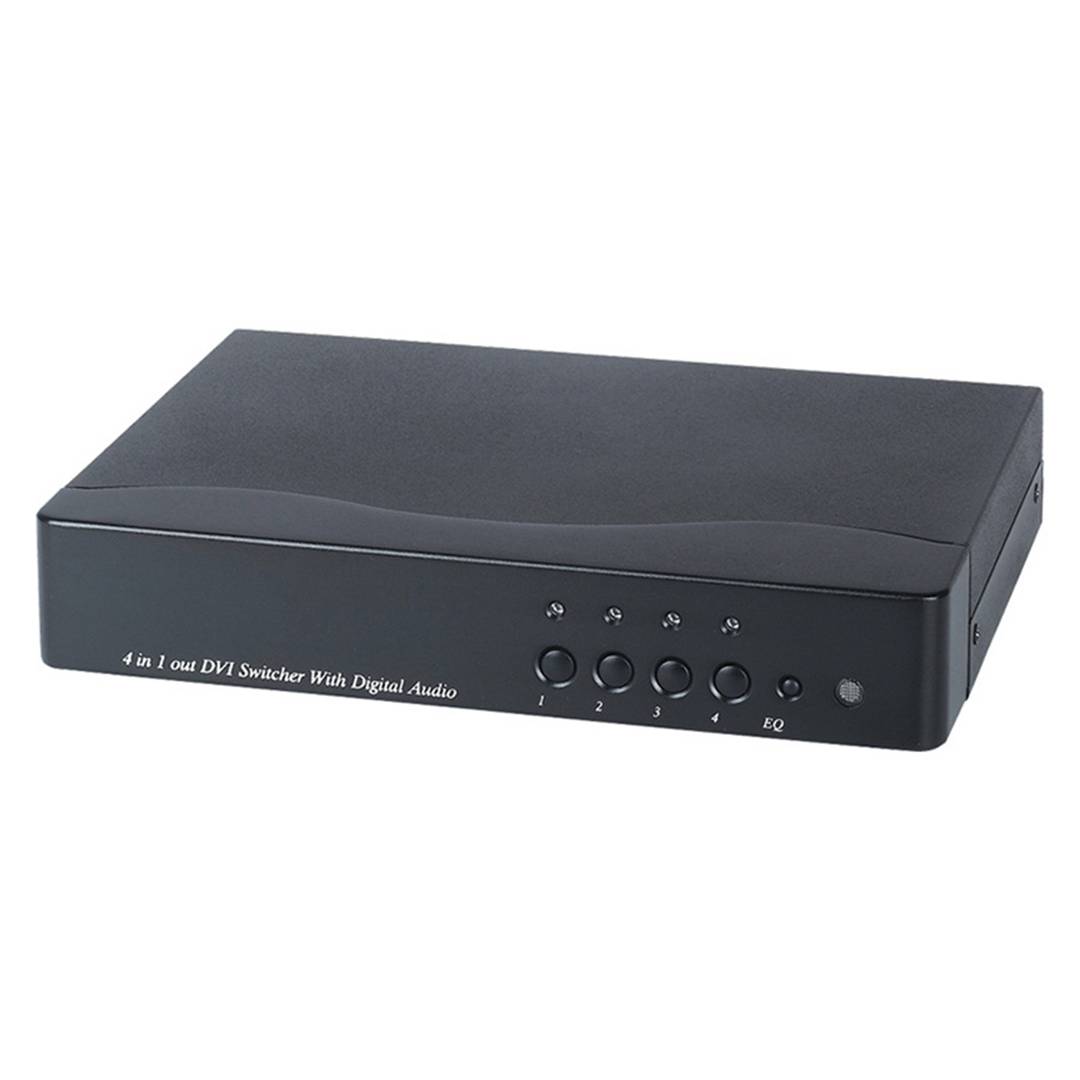

La Interface Digital Visual o, més comunament, DVI (Digital Visual Interface) és una interfície de vídeo dissenyada per obtenir la màxima qualitat de visualització possible en pantalles digitals, com ara els monitors LCD de pantalla plana i els projectors digitals.

Tipus de connectors

DVI-D (només digital)
DVI-A (només analògica)
DVI-I (digital i analògica)
