El CVBS es las siglas con las que a menudo se designa el vídeo compuesto. La idea de esta definición significa Color, Vídeo, Borrado y Sincronizado.

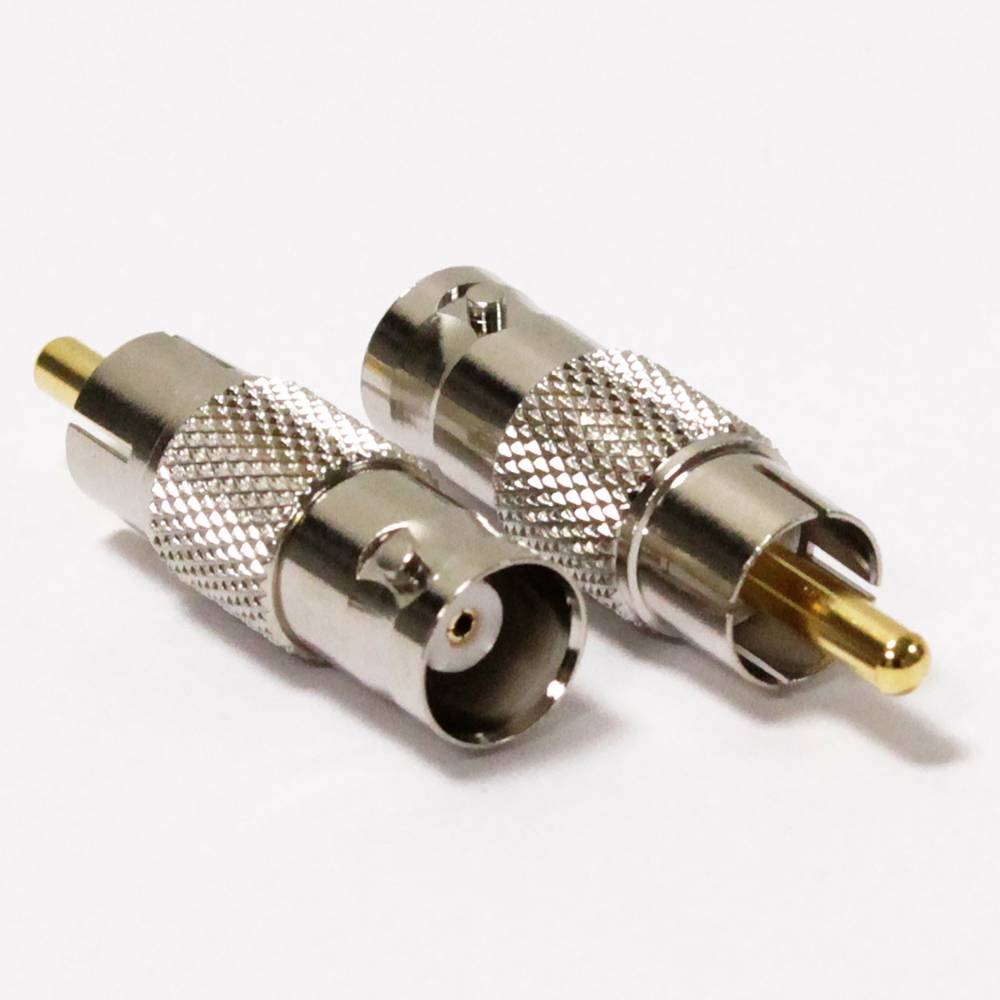

El cable más usado son los cables ya conocidos coaxiales y con un conector BNC o conector RCA.

El acrónimo inglés "HDMi" hace referencia a "High Definition Multimedia Interface", es decir, se corresponde con las siglas de interfaz multimedia en alta definición.

La interfaz HDMi permite la transmisión de vídeo y audio entre diferentes dispositivos, soportando las resoluciones de vídeo 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 1440p, 1600p.

Diferentes versiones de HDMi

HDMi 1.0
- Diciembre de 2002.
- Transferencia máxima de 4,9 Gbit/s.
- Soporte hasta 165 Mpíxeles/s en modo vídeo (1080p 60Hz o UXGA) y 8 canales/192 kHz/24-bit en modo audio.

HDMi 1.2
- Agosto de 2005.
- Añadido soporte para One Bit Audio, usado en Super Audio CD, hasta 8 canales.
- Disponibilidad HDMi Tipo A para conectores de PC.

HDMi 1.3
- Junio de 2006
- Ancho de banda a 340 MHz.
- Tasa de datos de 10,2 Gbit/s.
- Dolby TrueHD y DTS-HD,

HDMi 1.4
- Envía vídeo y audio de alta definición,
- Datos y vídeo en 3D.
- FullHD a XHD (eXtended High Definition) hasta 4096 × 2160 píxeles (24 cuadros por segundo) o de 3840 × 2160 a (30 cuadros por segundo).
- Canal de retorno de audio que hará necesarios menos cables para tener un sistema de sonido envolvente conectado al televisor.
- Conexión Ethernet incorporada en el propio cable con velocidades de hasta 100 Mbit/s.

HDMi 2.0
- Septiembre de 2013
- Ancho de banda de hasta 18 Gbit/s
- 4K@50/60(2160p) de vídeo
- Hasta 32 canales de audio para una experiencia de inmersión multi-dimensional
- Hasta 1536kHz frecuencia de audio para una máxima fidelidad de sonido
- Entrega simultánea de 2 streaming de vídeo para múltiples usuarios en la misma pantalla
- Streaming de audio hasta 4 usuarios
- Soporte de Ángulo de teatro 21:9 de radio
- Sincronización dinámica de vídeo y audio en streaming
- Extensiones de comandos CEC para controlar múltiples dispositivos desde un punto único.


Tipos de HDMi

Tipo A (en la imagen 1): Es el conector más estándar utilizado en casi todos los dispositivos.
Tipo B (en la imagen 2): Es un conector muy poco utilizado.
Tipo C (en la imagen 3): Es un conector muy usado en tablets, smartphones y otros dispositivos.
Tipo D (en la imagen 4): Es un conector usado en smartphones.
Tipo E (en la imagen 5): Es un conector usado en la conectividad del vehículo.

Un hercio representa un ciclo por cada segundo, entendiendo ciclo como la repetición de un suceso. Por ejemplo, el hercio se aplica en física a la medición de la cantidad de veces por un segundo que se repite una onda (ya sea sonora o electromagnética) o puede aplicarse también, entre otros usos, a las olas de mar que llegan a la playa por segundo o a las vibraciones de un sólido. La magnitud que mide el hercio se denomina frecuencia y es, en este sentido, la inversa del período.

Un hercio es la frecuencia de una oscilación que sufre una partícula en un período de un segundo.

NTSC y PAL son dos sistemas de codificación para señales de televisión que, entre si, resultan totalmente incompatibles. El NTSC se utiliza principalmente en los Estados Unidos, mientras que el sistema PAL es aquel que se utiliza típicamente en Europa.

Sistema PAL: 720 x 576 píxeles y 25 fotogramas por segundo

Sistema NTSC: 720 x 480 píxeles y 29,9 fotogramas por segundo.

1080p es un nombre alternativo para la resolución máxima usada en la televisión de alta definición (HDTV). El número 1080 representa 1080 líneas verticales de resolución de pantalla, mientras que la letra p significa progressive scan y no entrelazada.

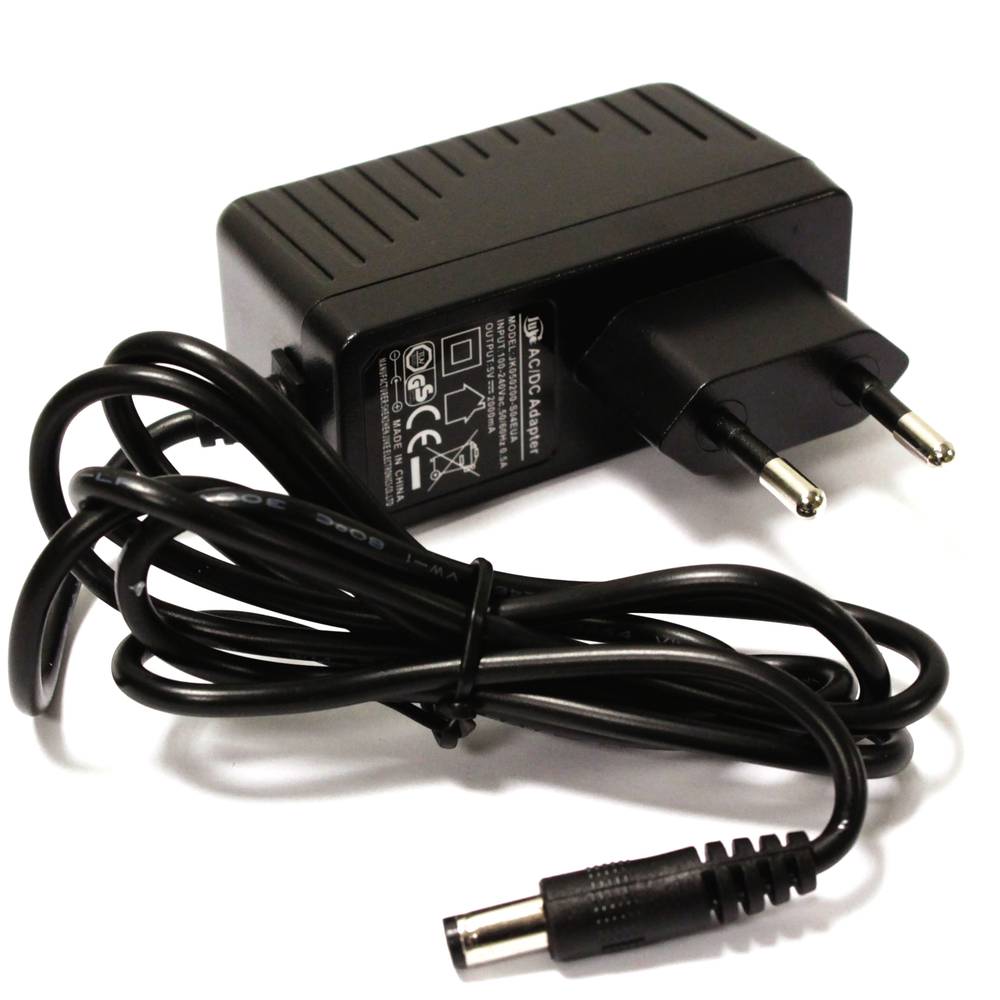

VDC sería la abreviatura de Volt Direct Current que traducido sería Voltios de corriente directa. La idea de este tipo de corriente es unidireccional hacia la carga.

La corriente directa normalmente es producida por baterías, termopares, células solares y máquinas eléctricas de un tipo dínamo. La corriente directa puede fluir en conductores como alambres, pero también puede fluir a través de semiconductores, aislantes...

En la imagen:

1 - Corriente por pulsaciones

2 - Corriente continua (DC)

3 - Corriente alterna (AC)

4 - Corriente variable

Podemos encontrar 3 tipos de conector Jack, el conector TS (tip-sleeve) monofónico y el conector TRS (tip-ring-sleeve) estereofónico y el conector TRRS (tip-ring-ring-sleeve)
que es el utilizado en la mayoría de dispositivos móviles, tablets, MP3 etc...
Podemos diferencia estos 3 tipos de conectores según su diámetro:

1. Conector jack de 6,35 mm o TS.
2. Conector minijack de 3,5 mm o TRS, es el más común, normalmente se utiliza en la salida de auriculares de dispositivos portátiles.
3. Conector jack de 2,5 mm o TRRS.

Se compone de un máximo tres partes conectivas siendo la mayor la denominada masa o de polaridad negativa y dos de menor tamaño ubicadas más hacia el extremo del conector,
los denominados vivos o positivos que corresponderían a cada canal, este tipo de clavija de tres partes permite transmitir señales en dos canales diferenciados,
también conocidas como señales estéreo. Existiendo también el mismo jack pero en una versión mono, compuesta de únicamente dos partes, una masa y un vivo o positivo.

A. Protector
B. Vástago
C. Anillo
D. Punta
E. Vástago (Masa)
F. Anillo (Señal Derecha)
G. Punta (Señal Izquierda)

El término VGA (Video Graphics Array o Adaptador Gráfico de Video) es un sistema de visualización de gráficos para PC desarrollado por IBM. VGA se ha convertido en uno de los estándares de imagen para el PC.

En el modo de texto, el VGA proporciona una resolución de 720 por 400 píxeles. En el modo de gráficos, la resolución es o bien 640 por 480 (con 16 colores) o 320 por 200 (con 256 colores). La paleta de colores es de 262,144.

A diferencia de anteriores normas gráficas para PCs - MDA, CGA, EGA y VGA - utiliza señales analógicas en lugar de señales digitales.

Desde su introducción en 1987, varios otros se han desarrollado normas que ofrecen una mayor resolución y más colores (SVGA, XGA...), pero VGA sigue siendo el denominador más usado. Todos los PC fabricados hoy aún disponen de soporte VGA, y posiblemente alguna otra conexión más avanzada.

El conector RCA (Radio Corporation of America) es un conector utilizado para enviar señales de vídeo o de audio.


Se trata de un conector circular de dos contactos; señal y tierra, que se utiliza con cables coaxiales. Cada señal utiliza un único cable y para diferenciarlas se establece un código de colores sobre el conector RCA.


(1) Audio analógico:

Audio Izquierdo (Blanco)

Audio Derecho (Rojo)



(2) Vídeo analógico:

Video (Amarillo)



(3) Vídeo compuesto:

Audio Izquierdo (Blanco)

Audio Derecho (Rojo)

Video (Amarillo)



(4) Vídeo componentes (YPbPr):

Y (Verde)

Pb (Azul)

Pr (Rojo)



(5) Vídeo componentes (RGB):

R (Rojo)

G (Verde)

B (Azul)



(6) Audio Digital:

S/PDIF (Naranja/Dorado)
