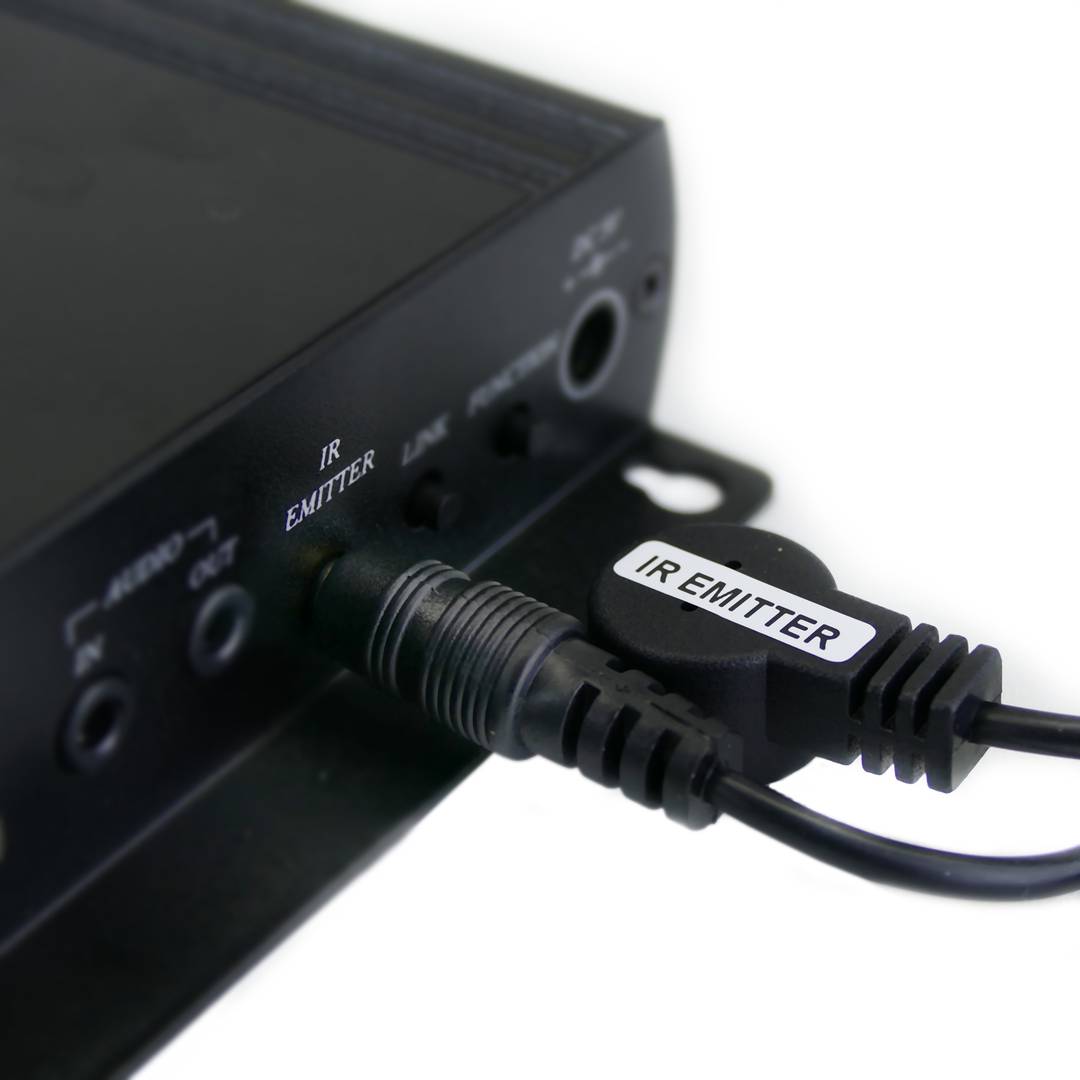

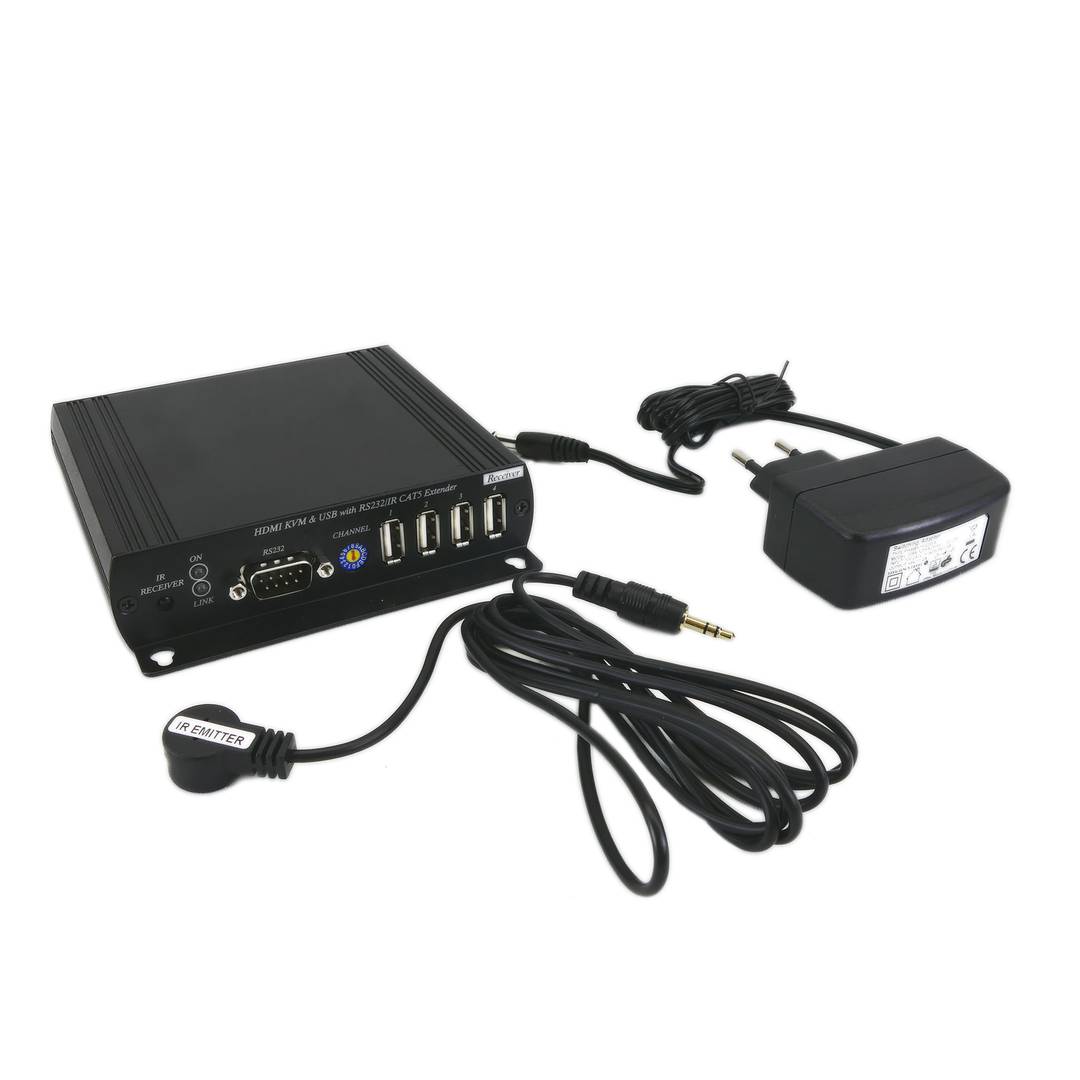

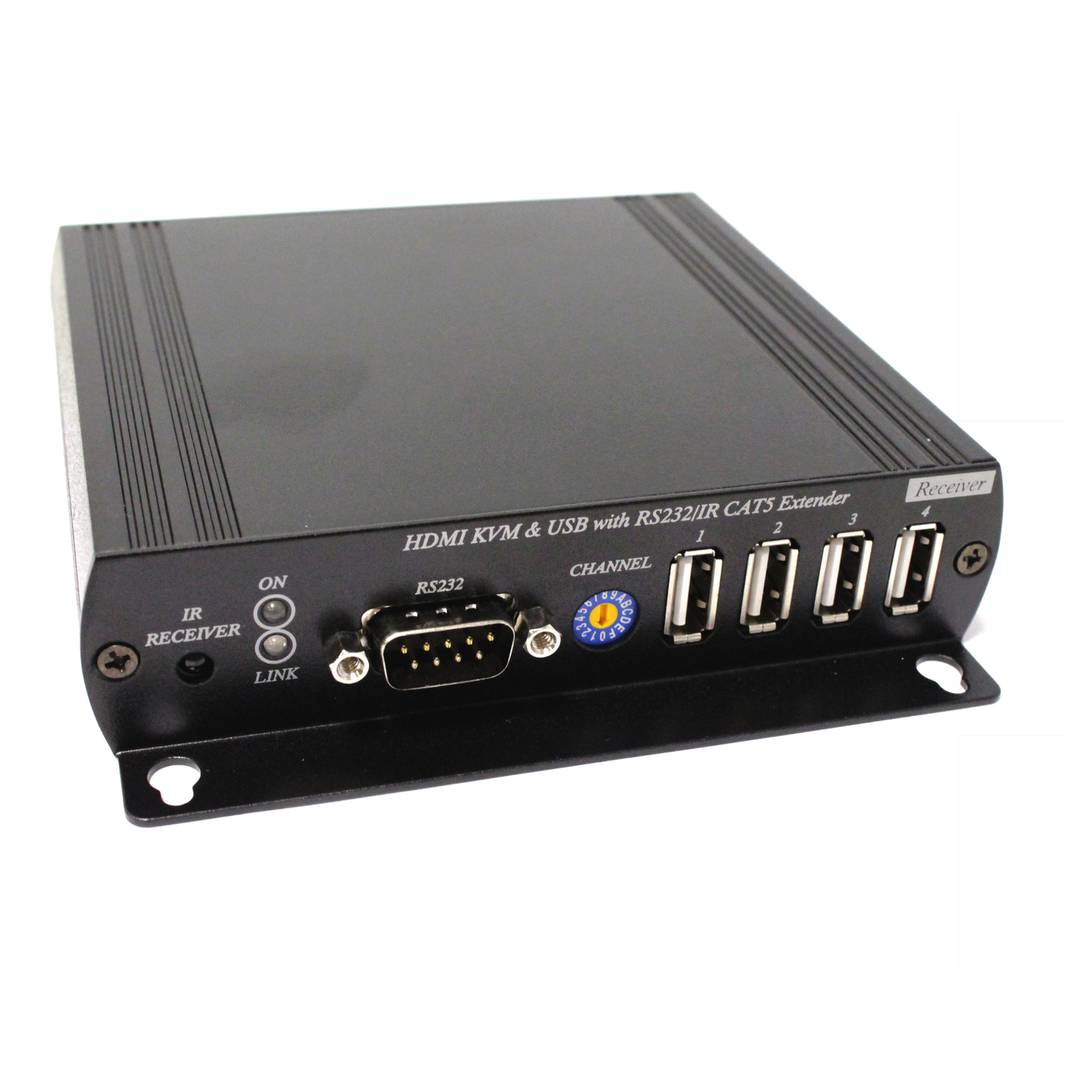

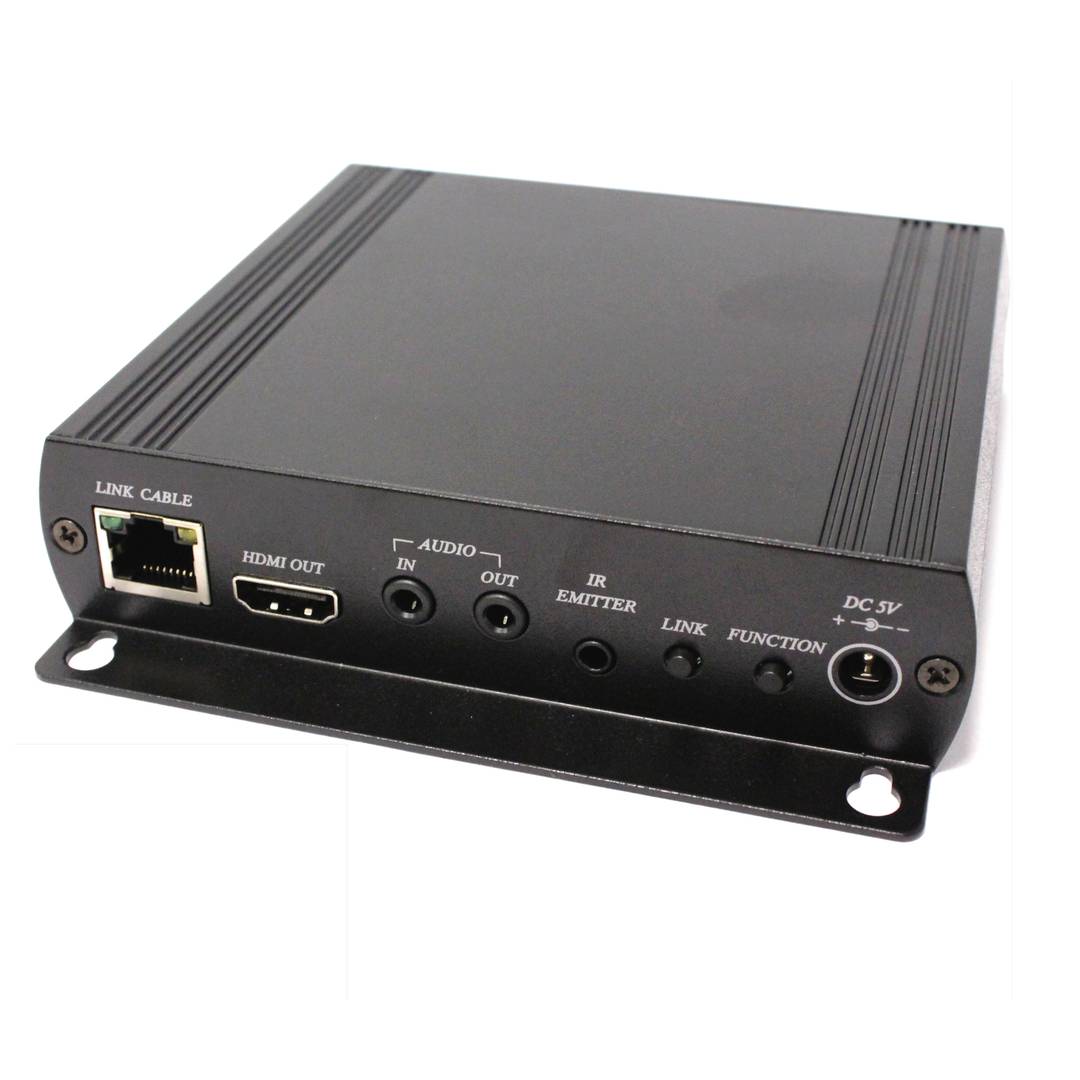

HD es el término empleado para diferenciar los sistemas que generan,transmiten o soportan contenidos en alta definición (High Definition) con aquellos de definición estàndar o baja definión (SD).

Las resoluciones HD suelen ser de, como mínimo, 1280 x 720 puntos o píxeles tomando la proporción "ancho por alto". Siendo el alto, los 720 puntos, los que la convierten en alta resolución.

El acrónimo inglés "HDMi" hace referencia a "High Definition Multimedia Interface", es decir, se corresponde con las siglas de interfaz multimedia en alta definición.

La interfaz HDMi permite la transmisión de vídeo y audio entre diferentes dispositivos, soportando las resoluciones de vídeo 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 1440p, 1600p.

Diferentes versiones de HDMi

HDMi 1.0
- Diciembre de 2002.
- Transferencia máxima de 4,9 Gbit/s.
- Soporte hasta 165 Mpíxeles/s en modo vídeo (1080p 60Hz o UXGA) y 8 canales/192 kHz/24-bit en modo audio.

HDMi 1.2
- Agosto de 2005.
- Añadido soporte para One Bit Audio, usado en Super Audio CD, hasta 8 canales.
- Disponibilidad HDMi Tipo A para conectores de PC.

HDMi 1.3
- Junio de 2006
- Ancho de banda a 340 MHz.
- Tasa de datos de 10,2 Gbit/s.
- Dolby TrueHD y DTS-HD,

HDMi 1.4
- Envía vídeo y audio de alta definición,
- Datos y vídeo en 3D.
- FullHD a XHD (eXtended High Definition) hasta 4096 × 2160 píxeles (24 cuadros por segundo) o de 3840 × 2160 a (30 cuadros por segundo).
- Canal de retorno de audio que hará necesarios menos cables para tener un sistema de sonido envolvente conectado al televisor.
- Conexión Ethernet incorporada en el propio cable con velocidades de hasta 100 Mbit/s.

HDMi 2.0
- Septiembre de 2013
- Ancho de banda de hasta 18 Gbit/s
- 4K@50/60(2160p) de vídeo
- Hasta 32 canales de audio para una experiencia de inmersión multi-dimensional
- Hasta 1536kHz frecuencia de audio para una máxima fidelidad de sonido
- Entrega simultánea de 2 streaming de vídeo para múltiples usuarios en la misma pantalla
- Streaming de audio hasta 4 usuarios
- Soporte de Ángulo de teatro 21:9 de radio
- Sincronización dinámica de vídeo y audio en streaming
- Extensiones de comandos CEC para controlar múltiples dispositivos desde un punto único.


Tipos de HDMi

Tipo A (en la imagen 1): Es el conector más estándar utilizado en casi todos los dispositivos.
Tipo B (en la imagen 2): Es un conector muy poco utilizado.
Tipo C (en la imagen 3): Es un conector muy usado en tablets, smartphones y otros dispositivos.
Tipo D (en la imagen 4): Es un conector usado en smartphones.
Tipo E (en la imagen 5): Es un conector usado en la conectividad del vehículo.

El USB (Universal Serial Bus) es un estándar que define los cables, conectores y protocolos usados en un bus para conectar, comunicar ordenadores, periféricos y dispositivos electrónicos.

Velocidades de transmisión

Baja velocidad (USB 1.0):

Tasa de transferencia hasta 1,5 Mbit/s (188 kB/s) usado en teclado, ratones...

Tasa de transferencia hasta 12 Mbit/s (1,5 MB/s)

Alta velocidad (USB 2.0):

Tasa de transferencia de hasta 480 Mbit/s (60 MB/s)

SuperSpeed (USB 3.0):

Tasa de transferencia de hasta 4,8 Gbit/s (600 MB/s).

Tipos de conectores

1 - USB type A (4 pines)
2 - USB type B (4 pines)
3 - Mini A (5 pines)
4 - Mini B (5 pines)
5 - Micro A (5 pines)
6 - Micro B (5 pines)

Dado que los dispositivos electrónicos como teléfonos móviles continúan haciéndose más pequeños, la mayoría de los nuevos dispositivos están incorporando micro conectores USB. Creados en 2007, los conectores micro USB son más pequeños que sus contrapartes mini USB y tienen un ciclo de vida de al menos 10.000 conexiones y desconexiones. El propósito de su diseño es el de reducir las posibilidades de daño por esfuerzos perpendiculares o horizontales.

Los micro USB cuentan con cinco pines, de los cuales los pines de identificación (ID) funcionan conectores micro USB AB especiales. Con conectores AB el pin de ID puede permitir que el dispositivo funcione como un conector de A o B con la tecnología estándar de USB. Esto le da a los nuevos teléfonos inteligentes y otros dispositivos la opción de actuar ya sea como un dispositivo de almacenamiento simple o como el dispositivo que está dictando la acción.

Los conectores mini USB son más pequeños que sus homólogos estándar USB y cuentan con un quinto pasador. El quinto pasador se conoce como el pasador de ID y es típicamente no se usa en conectores mini USB. Fue diseñado para permitir más tarde la mejora de la tecnología USB. Los conectores mini USB tienen un ciclo de vida de por lo menos 5.000 conexiones y desconexiones, que da cabida a la naturaleza móvil de los dispositivos que están diseñados para interactuar. Los conectores USB estándar generalmente se utilizan con dispositivos que son estacionarios y no se desconectan a menudo.

UTP

Es el cable de par trenzado normal y se le referencia por sus
siglas en inglés UTP (Unshiedld Twiested Pair / Par Trenzado no apantallado).

Las mayores ventajas de este tipo de cable son su bajo coste y su facilidad de manejo.

Sus mayores desventajas son una mayor tasa de error respecto a otro tipos de cable, así como sus limitaciones para trabajar a distancias elevadas sin regeneración.


FTP

Es un tipo de cable que se caracteriza por que cada uno de los pares es trenzado uniformemente durante su creación.

Se realiza un apantallamiento global de todos los pares mediante una lámina externa apantallante.

Esta técnica permite tener características similares al cable apantallado.

STP

Se caracteriza por que cada par se cubre con una malla metálica, de la misma forma que los cables coaxiales, y el conjunto de pares se recubre con una lámina apantallante.

Se referencia frecuentemente con sus siglas en inglés STP (Shield Twisted Pair / Par Trenzado Apantallado)

Un hercio representa un ciclo por cada segundo, entendiendo ciclo como la repetición de un suceso. Por ejemplo, el hercio se aplica en física a la medición de la cantidad de veces por un segundo que se repite una onda (ya sea sonora o electromagnética) o puede aplicarse también, entre otros usos, a las olas de mar que llegan a la playa por segundo o a las vibraciones de un sólido. La magnitud que mide el hercio se denomina frecuencia y es, en este sentido, la inversa del período.

Un hercio es la frecuencia de una oscilación que sufre una partícula en un período de un segundo.

RS-232 (Recommended Standard 232, también conocido como EIA/TIA RS-232C) es una interfaz que designa una norma para el intercambio de una serie de datos binarios entre un DTE (Equipo terminal de datos) y un DCE (Data Communication Equipment, Equipo de Comunicación de datos), aunque existen otras en las que también se utiliza la interfaz RS-232. Una definición equivalente publicada por la ITU se denomina V.24. El RS-232 consiste en un conector tipo DB-25 (de 25 pines), aunque es normal encontrar la versión de 9 pines (DE-9, o popularmente también denominados DB-9), más barato e incluso más extendido para cierto tipo de periféricos (como el ratón serie del PC).

USB 3.0 es la segunda revisión importante de la Universal Serial Bus (USB) estándar para la conectividad informática. USB 3.0 tiene una velocidad de transmisión de hasta 5 Gbit/s, que es 10 veces más rápido que USB 2.0 (480 Mbit/s).

Tipos de conectores

1 - USB type A macho
2 - USB type A hembra
3 - USB type B
4 - Micro USB B

1080p es un nombre alternativo para la resolución máxima usada en la televisión de alta definición (HDTV). El número 1080 representa 1080 líneas verticales de resolución de pantalla, mientras que la letra p significa progressive scan y no entrelazada.

USB-C El USB reversible

La versión de cables USB denominada USB Tipo C Type C o USB reversible. Lo importante es este tipo de USB es que no tiene parte de arriba y de abajo. Así se podrán ahorrar los golpes que se le dan involuntariamente al conectar el conector al reves.

Tambien se caracteriza porque cuando se conecte hará un "clic" audible.

Los cables USB-C o USB reversible pueden llegar hasta 10 Gbps y soportan USB 3.0, 3.1

Está estimado un uso de hasta 10.000 usos y dispone de unas medidas de 8.4mm x 2.6mm

Tambien es compatible con USB 3.1 como indican los creadores de USB

El conector rs232 es un tipo de conector de 9 pines que popularmente es llamado conector Serie.

Es un conector que antes era muy usado por varios componentes del PC, como el ratón , teclado... pero con el tiempo ha ido cayendo en desuso y sustituido por el conector USB intentando emular la versión serie más moderna.

Actualmente es utilizado por autómatas, ascensores, tpv y maquinaria industrial.

Gbps (Gb/s, Gbit/s) corresponde a la velocidad con que se transmite la información. Normalmente es usado para medir la velocidad que se transmite la información en el ADSL/Fibra de los domicilios.

• 1Gb/s equivale a 1000000000 b/s.
• 1Gb/s equivale a 1000000 kb/s.
• 1Gb/s equivale a 1000 Mb/s.

VDC sería la abreviatura de Volt Direct Current que traducido sería Voltios de corriente directa. La idea de este tipo de corriente es unidireccional hacia la carga.

La corriente directa normalmente es producida por baterías, termopares, células solares y máquinas eléctricas de un tipo dínamo. La corriente directa puede fluir en conductores como alambres, pero también puede fluir a través de semiconductores, aislantes...

En la imagen:

1 - Corriente por pulsaciones

2 - Corriente continua (DC)

3 - Corriente alterna (AC)

4 - Corriente variable

Cuando hablamos de RJ45 (“Registered Jack” 45) hacemos referencia a una interfaz de red de telecomunicaciones para la conexión de voz y equipos de datos cableados.

Este conector posee 8 pines o conexiones y puede tener una categoría específica dependiendo de la velocidad de transferencia y del ancho de banda (categoría 5e, 6, etc.)

La aplicación común es su uso en cables de red Ethernet bajo el estándar TIA/EIA-568-B que define la disposición de los pines (pinout), aunque también puede utilizarse para otras aplicaciones.

- Esquema de pines directo:

EIA-568A
Nº pin 1: BLANCO-VERDE
Nº pin 2: VERDE
Nº pin 3: BLANCO-NARANJA
Nº pin 4: AZUL
Nº pin 5: BLANCO-AZUL
Nº pin 6: NARANJA
Nº pin 7: BLANCO-MARRÓN
Nº pin 8: MARRÓN

EIA-568B
Nº pin 1: BLANCO- NARANJA
Nº pin 2: NARANJA
Nº pin 3: BLANCO- VERDE
Nº pin 4: AZUL
Nº pin 5: BLANCO-AZUL
Nº pin 6: VERDE
Nº pin 7: BLANCO-MARRÓN
Nº pin 8: MARRÓN

- Esquema de pines cruzado:

El cable cruzado tiene un extremo con el esquema EIA-568A y el otro EIA-568B.

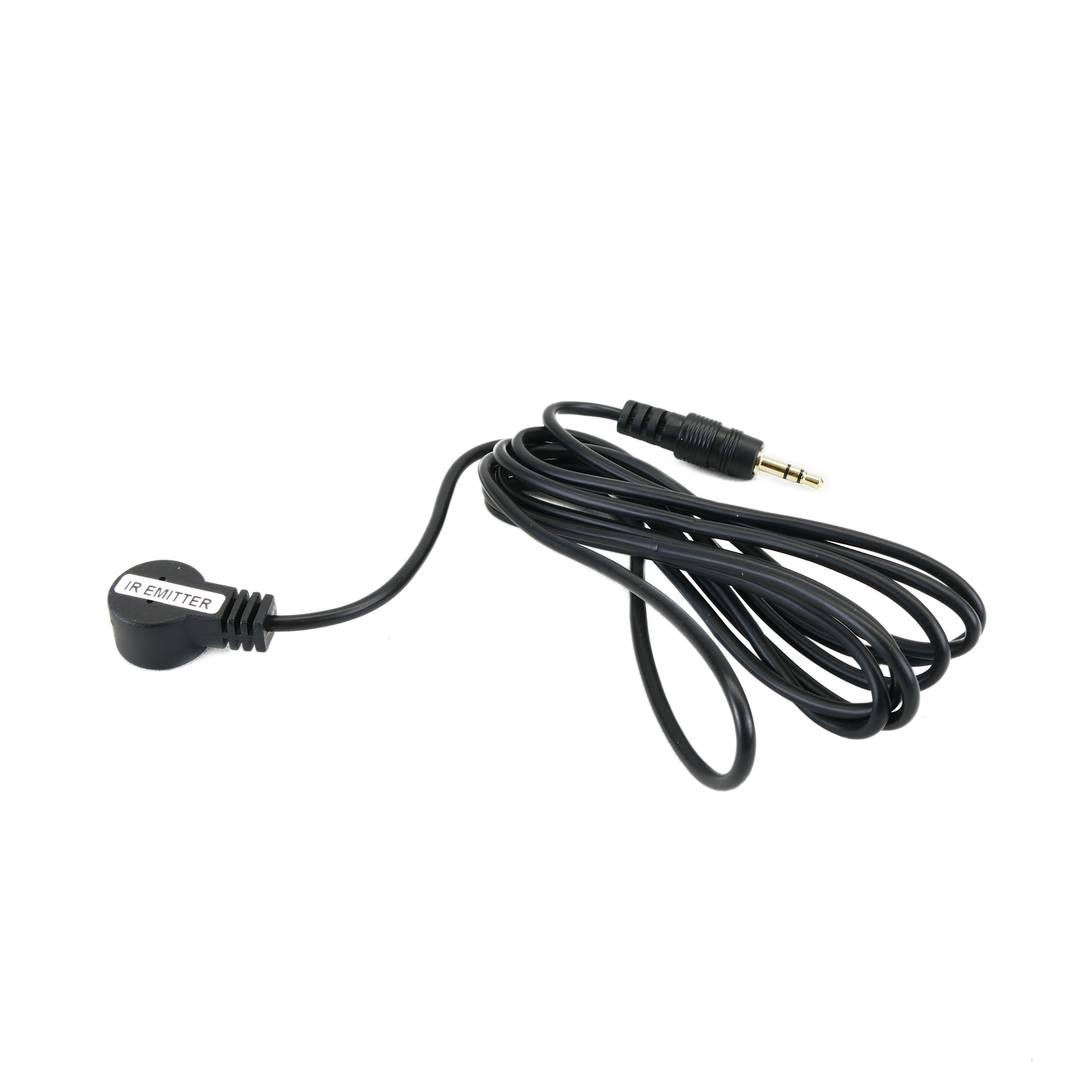

Podemos encontrar 3 tipos de conector Jack, el conector TS (tip-sleeve) monofónico y el conector TRS (tip-ring-sleeve) estereofónico y el conector TRRS (tip-ring-ring-sleeve)
que es el utilizado en la mayoría de dispositivos móviles, tablets, MP3 etc...
Podemos diferencia estos 3 tipos de conectores según su diámetro:

1. Conector jack de 6,35 mm o TS.
2. Conector minijack de 3,5 mm o TRS, es el más común, normalmente se utiliza en la salida de auriculares de dispositivos portátiles.
3. Conector jack de 2,5 mm o TRRS.

Se compone de un máximo tres partes conectivas siendo la mayor la denominada masa o de polaridad negativa y dos de menor tamaño ubicadas más hacia el extremo del conector,
los denominados vivos o positivos que corresponderían a cada canal, este tipo de clavija de tres partes permite transmitir señales en dos canales diferenciados,
también conocidas como señales estéreo. Existiendo también el mismo jack pero en una versión mono, compuesta de únicamente dos partes, una masa y un vivo o positivo.

A. Protector
B. Vástago
C. Anillo
D. Punta
E. Vástago (Masa)
F. Anillo (Señal Derecha)
G. Punta (Señal Izquierda)

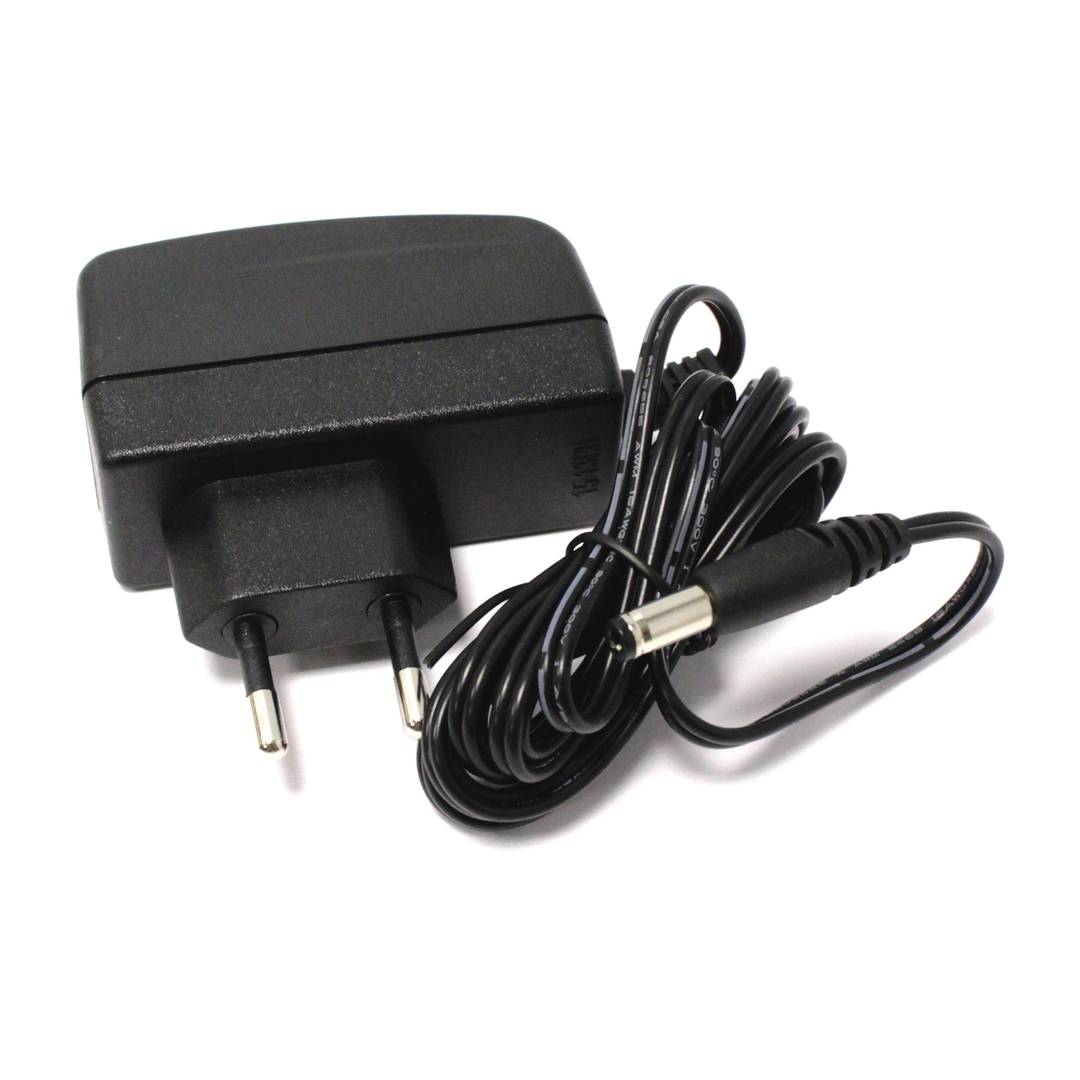

Dentro de los diferentes tipos de conectores para alimentación eléctrica nos encontramos con uno de los más comunes, el DC jack.
Utilizado en la mayoría de conexiones en aparatos electrónicos, como routers, portátiles, impresoras etc... es el más usado debido a su fácil montaje y conexión.
Estos conectores se utilizan mayoritariamente en fuentes de alimentación e instalaciones con corriente continua.

El conector es de forma cilíndrica y encontramos su versión en formato macho y en formato hembra (A).
El conector macho está compuesto de la parte metálica exterior e interior, donde en cada una de ellas viaja la energía, normalmente se utiliza la parte interior para el polo positivo y la exterior para el negativo, pero podrá variar según fabricante.

Este tipo de conector se encuentra en multitud de diámetros, lo más comunes son 3.5mm y 5.5mm. Aunque podemos encontrar de varias medidas, en cuanto a longitud y diámetro exterior o interior.

Su instalación es sencilla, podemos encontrar varios tipos de conectores, par soldar o para atornillar con terminal block, dependerá del usuario elegir el más adecuado en su instalación.

A la hora de adquirir el conector macho para realizar una reparación deberemos que conocer su diámetro, largo del conector y diámetro interior. Si procedemos con una nueva instalación solo deberemos asegurarnos que el conector macho y hembra son de las mismas características.
