VAC sería la abreviatura de Volt Altern Current que traducido sería Voltios de corriente alterna. La diferencia entre VDC es que su oscilación senoidal logrando una transmisión de energía más eficiente.

La corriente alterna es la energía que recibimos en nuestros hogares, se genera en las centrales eléctricas mediante alternadores.

La intensidad de este tipo de corriente varia con el tiempo, y cambia de sentido 50 veces por segundo (50hz). LA tensión generada cambia en forma de onda senoidal por lo que no es constante.

En la imagen:

1. Corriente por pulsaciones.
2. Corriente continua (DC).
3. Corriente alterna (AC).
4. Corriente variable.

Cuando hablamos de la protección IP (International Protection) hacemos referencia a un estándar internacional (IEC 60529) que clasifica la capacidad de protección frente agentes externos, sólidos o líquidos, que tiene un componente o dispositivo electrónico; tiras de leds, controladores, medidores, cámaras de seguridad, etc.

Este estándar ha sido diseñado para clasificar de una manera alfa-numérica los diferentes grados de protección. Su nomenclatura comienza con IP seguido de dos valores numéricos.

- Ejemplo IP68:

El primer valor oscila del 0 al 6 e indica la capacidad de protección del dispositivo frente a agentes sólidos. En este caso, protección fuerte contra el polvo.

El segundo valor oscila entre el 0 y el 8 e indica la capacidad de protección del dispositivo frente a agentes líquidos. En este caso la inmersión completa y prolongada en el tiempo que especifique el fabricante.

En resumen, podríamos decir que cuando mayor es el número IP mayor es la protección del dispositivo.

IPXX	Primera cifra (IPxx)	Segunda cifra (IPxx)
0	Sin protección.	Sin protección.
1	Protección contra la entrada de elementos de >50 mm de diámetro.	Protección contra el goteo vertical de agua.
2	Protección contra la entrada de elementos de >12,5 mm de diámetro.	Protección contra el goteo inclinado del agua, máximo 15°.
3	Protección contra la entrada de elementos de >2 mm de diámetro.	Protección contra el agua proyectada desde cualquier dirección, máximo 60°.
4	Protección contra la entrada de elementos de >1 mm de diámetro.	Protección contra salpicaduras de agua en cualquier dirección.
5	La entrada de polvo no puede evitarse, pero la cantidad que penetra permite el correcto funcionamiento.	Protección contra chorros de agua.
6	Protección contra el polvo (estanco al polvo).	Protección contra fuertes chorros de agua.
7		Protección contra la inmersión completa a 1 metro durante 30 minutos.
8		Protección contra la inmersión completa y prolongada.

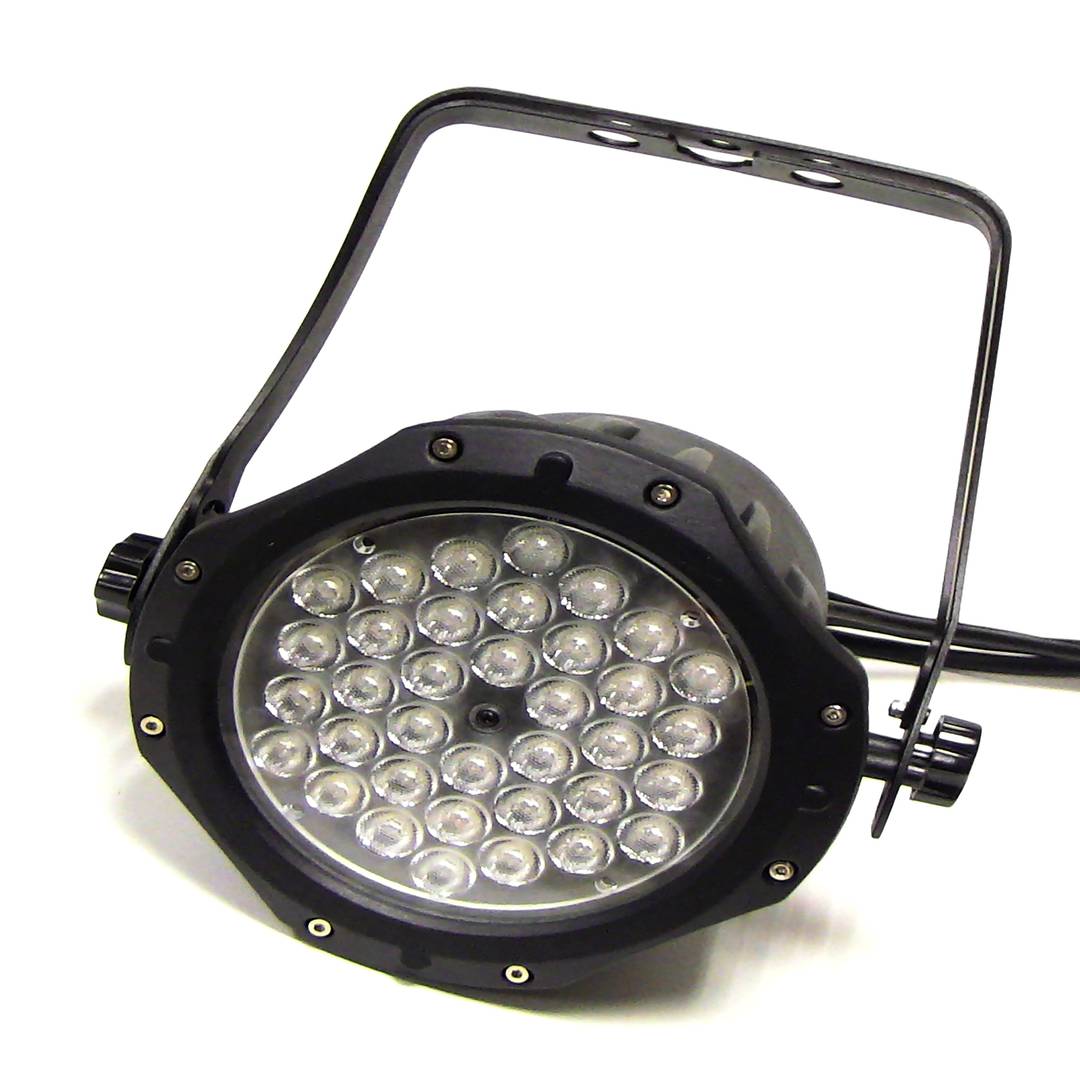

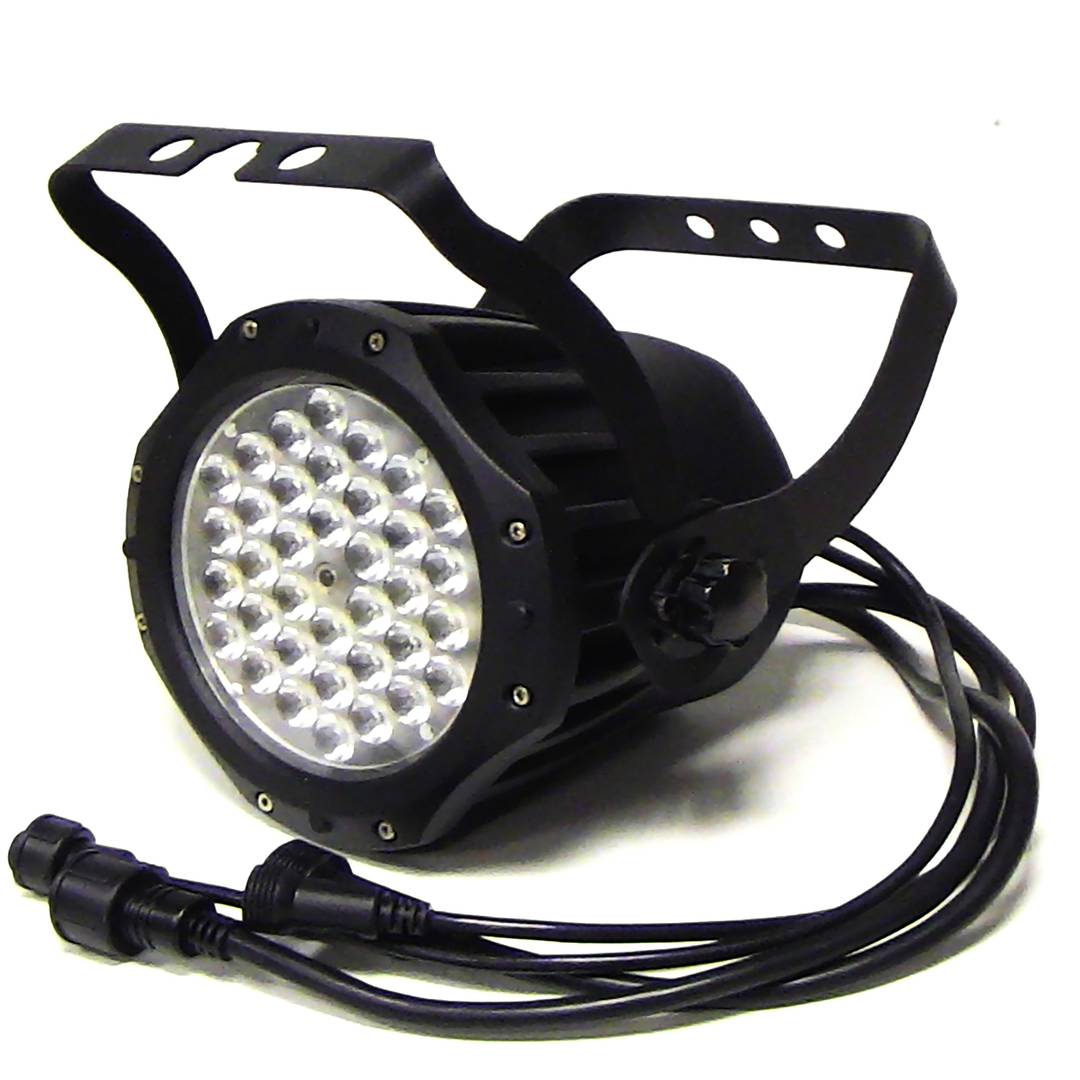

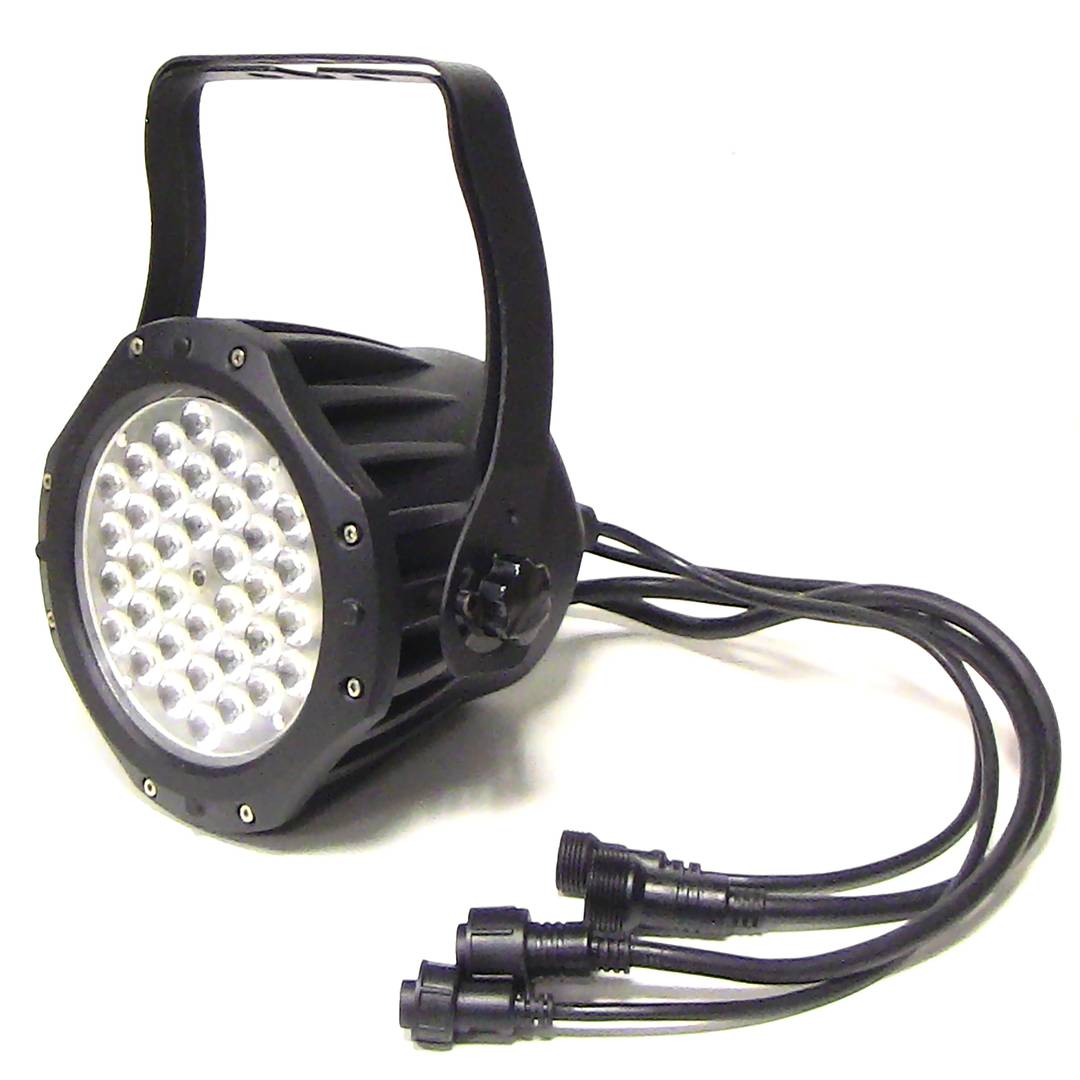

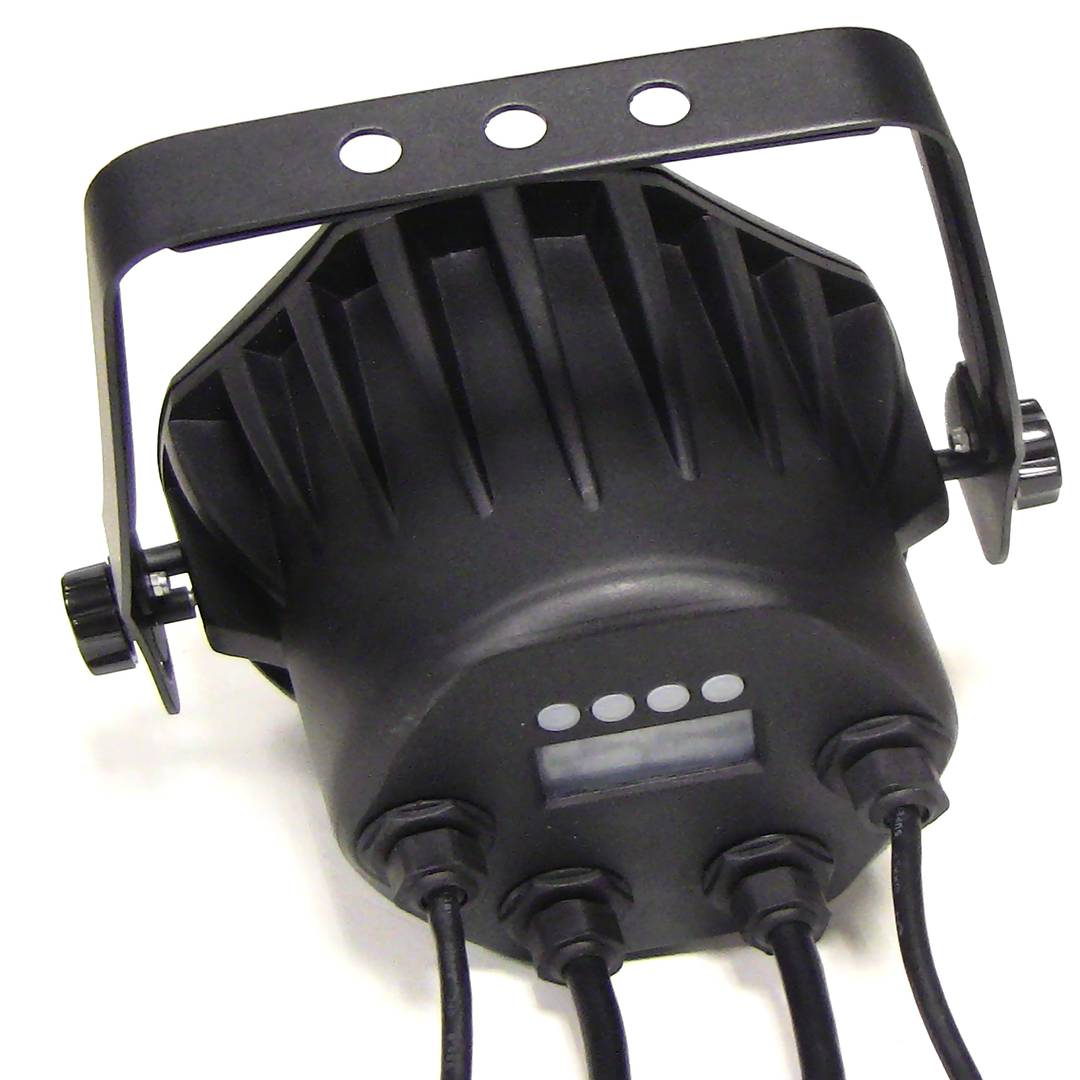

PAR es el acrónimo de Parabolic Aluminized Reflector y es una lámpara que encierra un filamento y un reflector parabólico dentro de una misma envoltura sellada. Consigue un haz de luz casi paralelo muy concentrado y una luz muy brillante.
Se usa cuando queremos iluminar una zona con un color muy brillante y concentrado.

Se utiliza en salas de fiestas, escenarios, discotecas, espectáculos, comercios, etc.

Diámetros de focos:

• PAR64 (200mm)
• PAR56 (175mm)
• PAR46 (145mm)
• PAR38 (120mm)
• PAR36 (115mm)
• PAR30 (95mm)
• PAR20 (65mm)
• PAR16 (50mm)

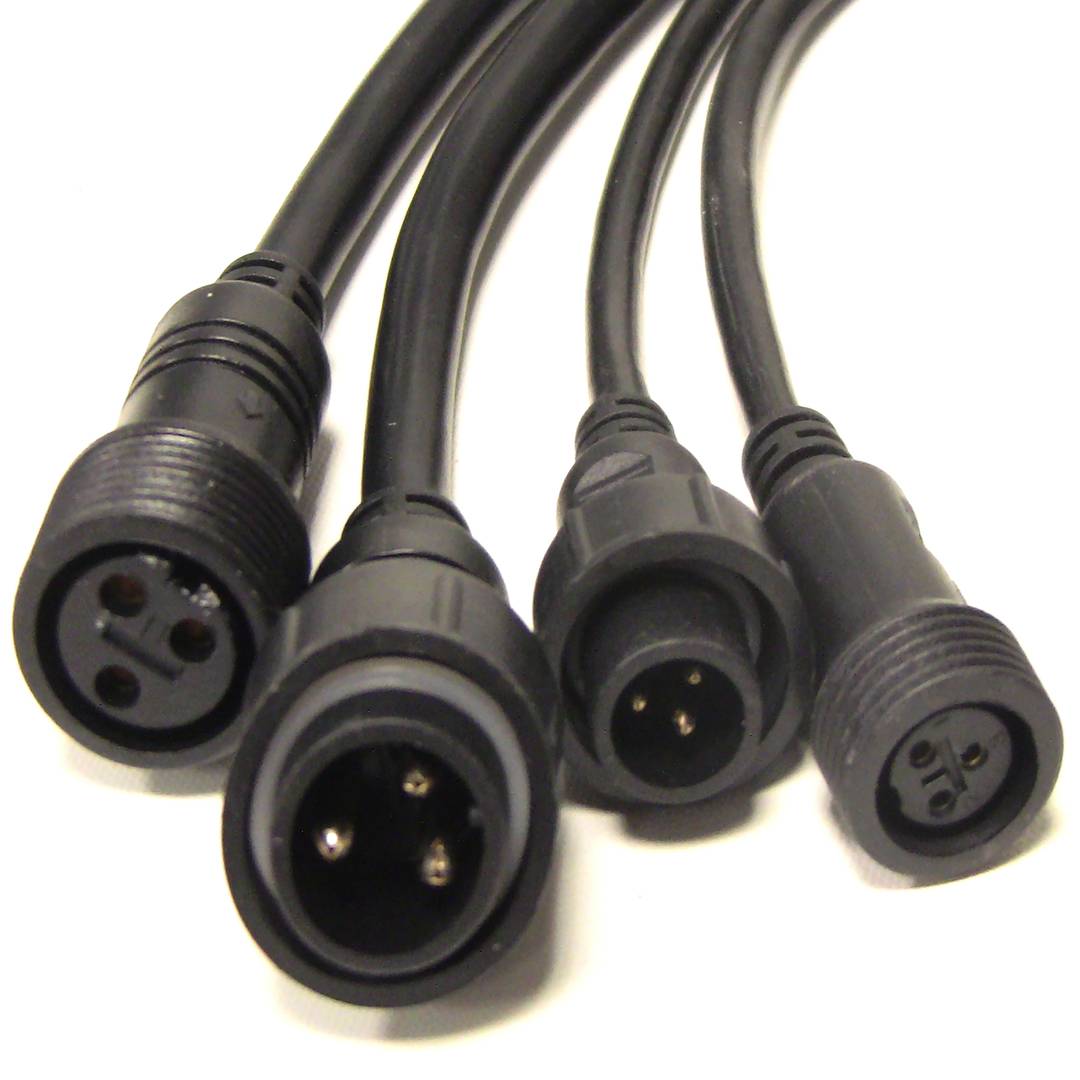

IP65

Aunque parezca muy complicado la nomenclatura de los estándares IP solo es una división en dos digitos, donde cada dígito indica que es lo que ha de cumplir para poder cumplir esa normativa.

En el caso del primer digito sería:

0 Sin protección
1 El elemento que debe utilizarse para la prueba (esfera de 50 mm de diámetro) no debe llegar a entrar por completo.
2 El elemento que debe utilizarse para la prueba (esfera de 12,5 mm de diámetro) no debe llegar a entrar por completo.
3 El elemento que debe utilizarse para la prueba (esfera de 2,5 mm de diámetro) no debe entrar en lo más mínimo.
4 El elemento que debe utilizarse para la prueba (esfera de 1 mm de diámetro) no debe entrar en lo más mínimo.
5 La entrada de polvo no puede evitarse, pero el mismo no debe entrar en una cantidad tal que interfiera con el correcto funcionamiento del equipamiento.
6 El polvo no debe entrar bajo ninguna circunstancia

En el caso del segundo dígito:

Nivel Protección frente a Método de prueba Resultados esperados
0 El agua entrará en el equipamiento en poco tiempo.
1 Se coloca el equipamiento en su lugar de trabajo habitual. No debe entrar el agua cuando se la deja caer, desde 200 mm de altura respecto del equipo, durante 10 minutos (a razón de 3-5 mm³ por minuto)
2 Se coloca el equipamiento en su lugar de trabajo habitual. No debe entrar el agua cuando de la deja caer, durante 10 minutos (a razón de 3-5 mm³ por minuto). Dicha prueba se realizará cuatro veces a razón de una por cada giro de 15° tanto en sentido vertical como horizontal, partiendo cada vez de la posición normal de trabajo.
3 Se coloca el equipamiento en su lugar de trabajo habitual. No debe entrar el agua nebulizada en un ángulo de hasta 60° a derecha e izquierda de la vertical a un promedio de 10 litros por minuto y a una presión de 80-100kN/m² durante un tiempo que no sea menor a 5 minutos.
4 Se coloca el equipamiento en su lugar de trabajo habitual. No debe entrar el agua arrojada desde cualquier ángulo a un promedio de 10 litros por minuto y a una presión de 80-100kN/m² durante un tiempo que no sea menor a 5 minutos.
5 Se coloca el equipamiento en su lugar de trabajo habitual. No debe entrar el agua arrojada a chorro (desde cualquier ángulo) por medio de una boquilla de 6,3 mm de diámetro, a un promedio de 12,5 litros por minuto y a una presión de 30kN/m² durante un tiempo que no sea menor a 3 minutos y a una distancia no menor de 3 metros.
6 Se coloca el equipamiento en su lugar de trabajo habitual. No debe entrar el agua arrojada a chorros (desde cualquier ángulo) por medio de una boquilla de 12,5 mm de diámetro, a un promedio de 100 litros por minuto y a una presión de 100kN/m² durante no menos de 3 minutos y a una distancia que no sea menor de 3 metros.
7 El objeto debe soportar sin filtración alguna la inmersión completa a 1 metro durante 30 minutos.
8 El equipamiento eléctrico / electrónico debe soportar (sin filtración alguna) la inmersión completa y continua a la profundidad y durante el tiempo que especifique el fabricante del producto con el acuerdo del cliente, pero siempre que resulten condiciones más severas que las especificadas para el valor 7.

En el caso de IP65 debería cumplir con los siguientes estándares.

Aguantaría estar en cirscuntancias con polvo y evitaría que entrara bajo ninguna cirscuntacia, y soportaría chorros de agua no muy potentes.

DMX512, a menudo abreviado como DMX (Digital MultipleX), es un protocolo electrónico utilizado en luminotécnia para el control de la iluminación de espectáculos, permitiendo la comunicación entre los equipos de control de luces y las propias fuentes de luz.

Un hercio representa un ciclo por cada segundo, entendiendo ciclo como la repetición de un suceso. Por ejemplo, el hercio se aplica en física a la medición de la cantidad de veces por un segundo que se repite una onda (ya sea sonora o electromagnética) o puede aplicarse también, entre otros usos, a las olas de mar que llegan a la playa por segundo o a las vibraciones de un sólido. La magnitud que mide el hercio se denomina frecuencia y es, en este sentido, la inversa del período.

Un hercio es la frecuencia de una oscilación que sufre una partícula en un período de un segundo.

El DMX512, también denominado DMX a secas es el protocolo más utilizado en la actualidad en luminotécnia.

La luminotécnia permite el control de la iluminación en espectáculos. El DMX permite controlar múltiples elementos visuales emisores de luz, como cañones, luces estroboscópicas y otros, desde un único emisor.

La palabra LED que es el acrónimo de Light Emitting Diode (Diodo emisor de luz) es un componente optoelectrónico pasivo que se caracteriza por su versatilidad, adoptando multitud de formas e integrándose en multitud de elementos ópticos, desde pantallas a bombillas e incluso flashes fotográficos.

Una de sus mejores características es su bajo consumo, así como su mayor tiempo de vida, su durabilidad que resiste perfectamente casi cualquier tipo de vibración, además de la baja emisión de calor.

En el esquema:

1. Ánodo
2. Cátodo

1. Lente/encapsulado epóxico (capsula plástica).
2. Contacto metálico (hilo conductor).
3. Cavidad reflectora (copa reflectora).
4. Terminación del semiconductor.
5. Yunque.
6. Plaqueta.
7. Conjunto de yunque y plaqueta que sustituyen al filamento.
8. Borde plano.
