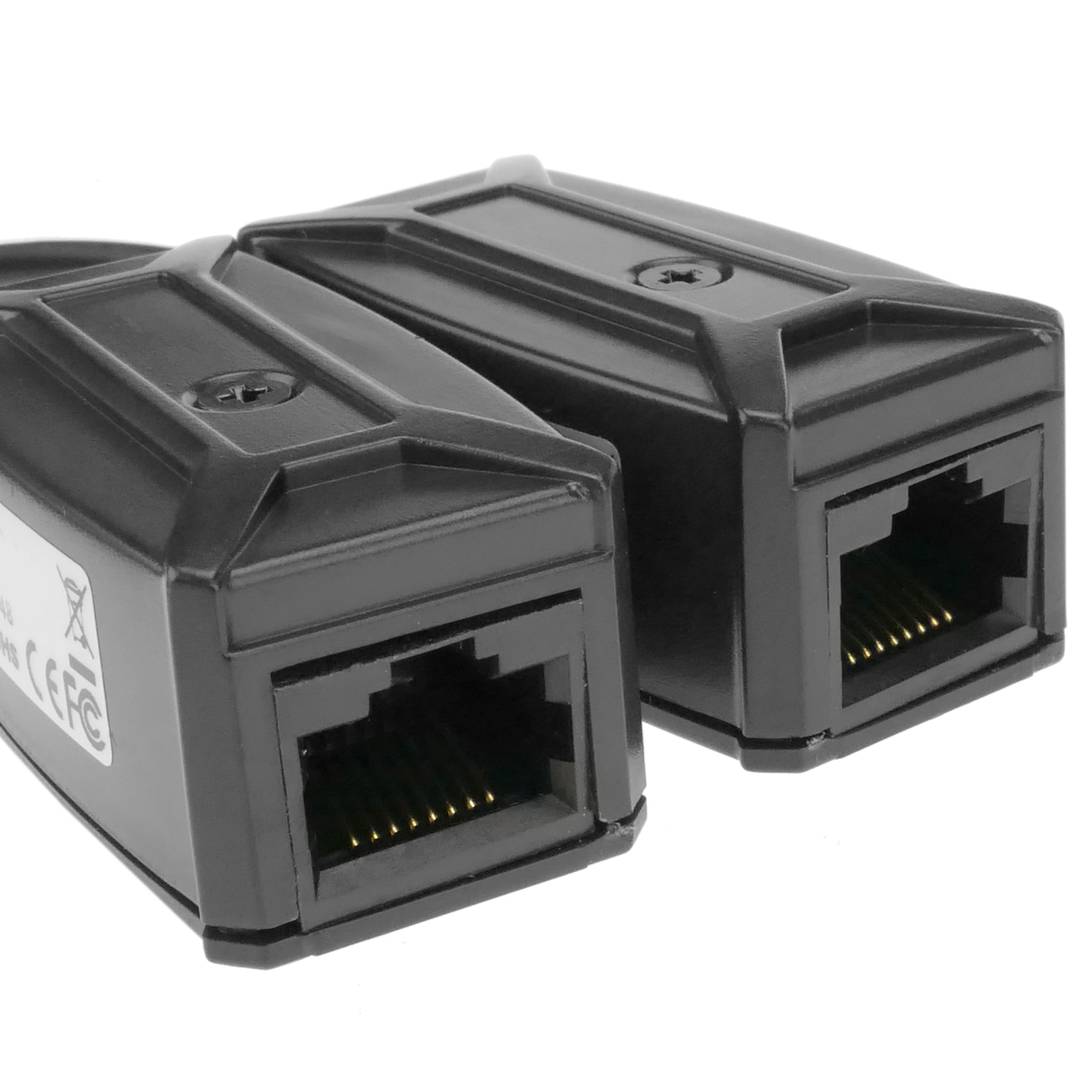

Cuando hablamos de RJ45 (“Registered Jack” 45) hacemos referencia a una interfaz de red de telecomunicaciones para la conexión de voz y equipos de datos cableados.

Este conector posee 8 pines o conexiones y puede tener una categoría específica dependiendo de la velocidad de transferencia y del ancho de banda (categoría 5e, 6, etc.)

La aplicación común es su uso en cables de red Ethernet bajo el estándar TIA/EIA-568-B que define la disposición de los pines (pinout), aunque también puede utilizarse para otras aplicaciones.

- Esquema de pines directo:

EIA-568A
Nº pin 1: BLANCO-VERDE
Nº pin 2: VERDE
Nº pin 3: BLANCO-NARANJA
Nº pin 4: AZUL
Nº pin 5: BLANCO-AZUL
Nº pin 6: NARANJA
Nº pin 7: BLANCO-MARRÓN
Nº pin 8: MARRÓN

EIA-568B
Nº pin 1: BLANCO- NARANJA
Nº pin 2: NARANJA
Nº pin 3: BLANCO- VERDE
Nº pin 4: AZUL
Nº pin 5: BLANCO-AZUL
Nº pin 6: VERDE
Nº pin 7: BLANCO-MARRÓN
Nº pin 8: MARRÓN

- Esquema de pines cruzado:

El cable cruzado tiene un extremo con el esquema EIA-568A y el otro EIA-568B.

El CVBS es las siglas con las que a menudo se designa el vídeo compuesto. La idea de esta definición significa Color, Vídeo, Borrado y Sincronizado.

El cable más usado son los cables ya conocidos coaxiales y con un conector BNC o conector RCA.

DVR correspondería a las siglas de Digital vídeo recorder, o traducido grabador de video digital.

El DVR en el caso de los DVR de Cablematic son sistemas de vídeovigilancia autónomos que pueden
almacenar las imágenes de vídeovigilancia de unas cámaras para luego poderlo mostrar en un PC o un televisor ya
que dispone de diversas salidas

Normalmente las entradas son BNC y las salidas varía mucho según el modelo.

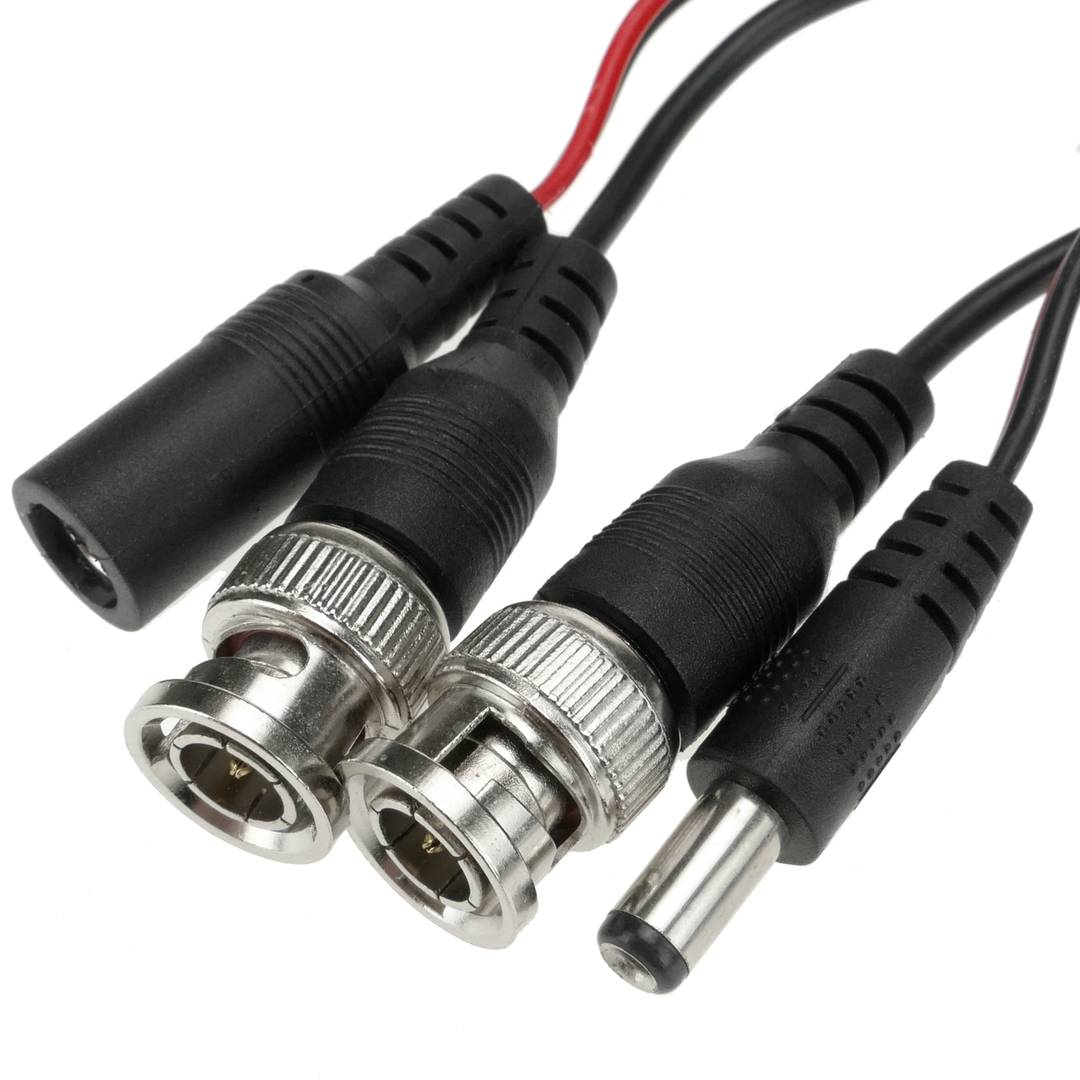

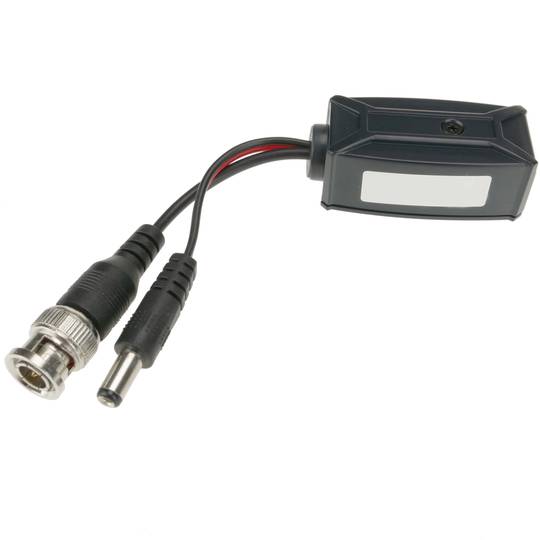

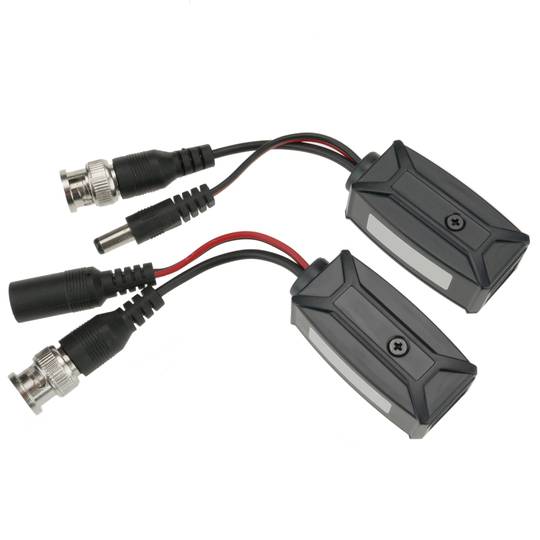

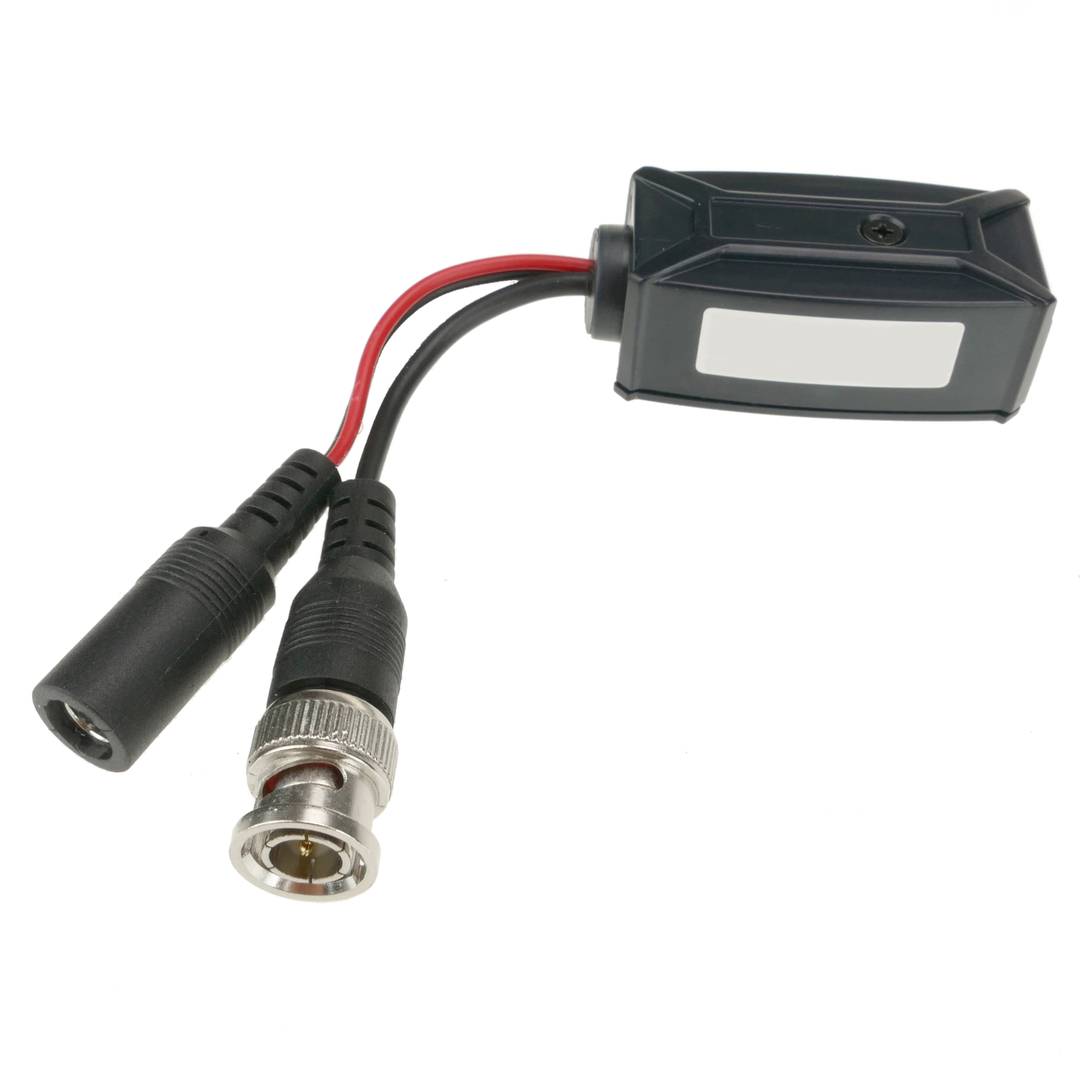

El conector BNC es un tipo de conector, de rápida conexión/desconexión, incoporando más seguridad al conector utilizado para cable coaxial. Inicialmente diseñado como una versión en miniatura del Conector Tipo C. BNC es un tipo de conector usado con cables coaxiales como RG-58 y RG-59 en aplicaciones de RF que precisaban de un conector rápido, apto para UHF y de impedancia constante a lo largo de un amplio espectro.

UTP

Es el cable de par trenzado normal y se le referencia por sus
siglas en inglés UTP (Unshiedld Twiested Pair / Par Trenzado no apantallado).

Las mayores ventajas de este tipo de cable son su bajo coste y su facilidad de manejo.

Sus mayores desventajas son una mayor tasa de error respecto a otro tipos de cable, así como sus limitaciones para trabajar a distancias elevadas sin regeneración.


FTP

Es un tipo de cable que se caracteriza por que cada uno de los pares es trenzado uniformemente durante su creación.

Se realiza un apantallamiento global de todos los pares mediante una lámina externa apantallante.

Esta técnica permite tener características similares al cable apantallado.

STP

Se caracteriza por que cada par se cubre con una malla metálica, de la misma forma que los cables coaxiales, y el conjunto de pares se recubre con una lámina apantallante.

Se referencia frecuentemente con sus siglas en inglés STP (Shield Twisted Pair / Par Trenzado Apantallado)
