HD est le terme utilisé pour différencier les systèmes qui génèrent, transmettre ou soutenir le contenu HD (haute définition) avec ceux de la définition standard ou bas definión (SD).

Les résolutions HD sont généralement au moins 1280 x 720 pixels en prenant le rapport "largeur x hauteur". Étant le plus élevé, 720 pixels, ce qui rend haute résolution.

L'acronyme anglais "HDMi" se réfère à "Interface haute définition multimédia", c'est-à-dire qu'il correspond à l'acronyme pour interface multimédia haute définition.

L’interface HDMi permet la transmission de la vidéo et de l’audio entre différents appareils, prenant en charge les résolutions vidéo 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 1440p, 1600p.

Différentes versions de HDMi

HDMi 1.0
- décembre 2002.
- Transfert maximal de 4,9 Gbit / s.
- Prend en charge jusqu’à 165 Mpx / s en mode vidéo (1080p 60Hz ou UXGA) et 8 canaux / 192 kHz / 24 bits en mode audio.

HDMi 1.2
- août 2005.
- Ajout du support pour One Bit Audio, utilisé dans Super Audio CD, jusqu'à 8 canaux.
- Disponibilité HDMi Type A pour connecteurs PC.

HDMi 1.3
- juin 2006
- largeur de bande de 340 MHz.
- Débit de données de 10,2 Gbit / s.
- Dolby TrueHD et DTS-HD,

HDMi 1.4
- Envoyer de la vidéo haute définition et audio,
- Données et vidéo 3D.
- FullHD à XHD (Haute Définition étendue) jusqu'à 4096 × 2160 pixels (24 images par seconde) ou 3840 × 2160 a (30 images par seconde).
- Canal de retour audio nécessitant moins de câbles pour pouvoir connecter un système de son surround au téléviseur.
- Connexion Ethernet intégrée dans le câble lui-même avec des vitesses allant jusqu'à 100 Mbit / s.

HDMi 2.0
- septembre 2013
- Bande passante jusqu'à 18 Gbit / s
- Vidéo 4K @ 50/60 (2160p)
- Jusqu'à 32 canaux audio pour une expérience d'immersion multidimensionnelle
- Fréquence audio jusqu'à 1536kHz pour une fidélité sonore maximale
- Diffusion simultanée de 2 vidéos en streaming pour plusieurs utilisateurs sur le même écran
- Streaming audio jusqu'à 4 utilisateurs
- Support d'angle de théâtre 21: 9 radio
- Synchronisation dynamique du streaming vidéo et audio
- Extensions de commandes CEC pour contrôler plusieurs appareils à partir d’un seul point.


Types de HDMi

Type A (dans l'image 1): C'est le connecteur le plus standard utilisé dans presque tous les périphériques.
Type B (dans l'image 2): C'est un connecteur très peu utilisé.
Type C (dans l'image 3): Il s'agit d'un connecteur largement utilisé dans les tablettes, les smartphones et autres appareils.
Type D (dans l'image 4): Il s'agit d'un connecteur utilisé dans les smartphones.
Type E (dans l'image 5): Il s'agit d'un connecteur utilisé dans la connectivité d'un véhicule.

TOSLINK (Toshiba Link) est une norme de connexion de fibre optique créée par Toshiba 1983, qui est basée sur l'utilisation de signaux optiques au lieu de signaux électriques. Il est généralement utilisé pour relier l'équipement audio, mais prend en charge différents formats, à la fois physique et des données. 1 (dans l'image) Toslink Connecteur 2 (photo) connecteur Mini Toslink

Le lien haute définition mobile (MHL, anglais, lien haute définition mobile) est la technologie utilisée pour un petit connecteur HD (composé de quelques épingles) avec une interface adaptée à la fois audio et vidéo, ce qui nous permet de connecter des appareils électroniques ordinateurs portables, tels que: téléphones mobiles, appareils photo numériques, les caméscopes et les lecteurs multimédia portables à la TVHD (HDTV).

1080p est un autre nom pour la résolution maximale utilisée dans la télévision haute définition (HDTV). Le nombre 1,080 représente 1080 lignes de résolution verticale de l'affichage, tandis que la lettre p signifie balayage progressif et non entrelacé.

Gbps (Gb/s, Gbit/s) est la vitesse avec laquelle l'information est transmise. Il est normalement utilisé pour mesurer l'information de vitesse dans les adresses ADSL/fibre transmissibles.

• 1 Gb/s est équivalent à 1000000000 b/s.
• 1 Gb/s est équivalent à 1000000 kb/s.
• 1Gb/s est égal à 1 000 Mb/s.

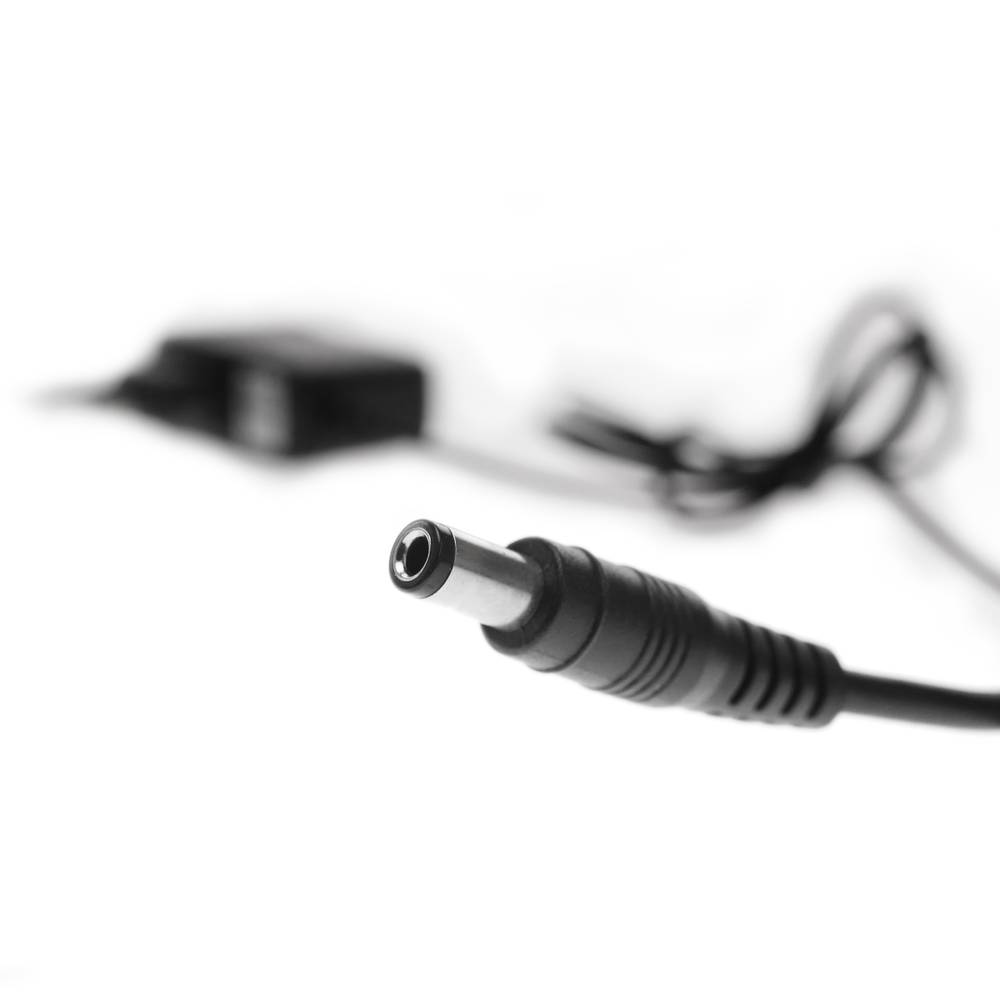

VDC serait l'abréviation de Volt Direct Current qui traduit serait volts en courant continu. L'idée de ce type est courant unidirectionnel à la charge. Le courant continu est normalement produite par les batteries, les thermocouples, les cellules solaires et d'un type de machine dynamo-électrique. Le courant continu peut circuler dans les conducteurs tels fils, mais peut également circuler dans les semi-conducteurs, des isolants ... Dans le image: 1 - courant par impulsion 2 - courant continu (CC) 3 - courant alternatif (AC) 4 - courant variable

Nous pouvons trouver 3 types de connecteur jack, connecteur TS mono (pointe-manchon), TRS (pointe-anneau-manchon) et prise stéréo TRRS (pointe-anneau-ring-manche) qui est utilisé dans la plupart des appareils mobiles, tablettes, MP3 etc...
Nous pouvons différence ces 3 types de connecteurs en fonction de leur diamètre:

1. Connecteur ou TS jack 6,35mm
2. Connecteur minijack 3,5 mm ou TRS, est la plus fréquente, généralement utilisés dans la sortie de casque d'appareils portables.
3. 2.5mm connecteur jack ou TRRS.

Il se compose d'un maximum de trois parties de connexion étant appelée la plus grande masse ou une polarité négative et deux petite taille située plus vers l'extrémité du connecteur, La dite positive qui correspondent à chaque canal, tel bouchon en trois parties peut transmettre des signaux à deux canaux distincts, aussi connus comme des signaux stéréo. Il ya une version mono, constitué de seulement deux parties, un négatif et un positif.

A. Protecteur
B. Ramification
C. Anneau
D. Pointe
E. Kindred
F. Ring (Signal droit)
G. Pointe (Signal Gauche)
