En fonction de la qualité et le type, les câbles réseau sont classés dans des catégories qui nous aident à connaître les caractéristiques d'entre eux.

Les catégories de câbles de réseau les plus couramment utilisés sont les suivants:

- Catégorie 5
- Catégorie 5e
- Catégorie 6
- Catégorie 6
- Catégorie 7

Comme on peut le voir, la catégorie 5e (renforcée ou améliorée) et la catégorie 6A (Augmented), sont une amélioration des catégories 5et 6, respectivement, ce qui lui a permis d'améliorer la vitesse de pointe et la bande passante.

Plus la catégorie est élevée, plus la vitesse des données maximale, la distance de 100 mètres au maximum comme norme.

Vous pouvez voir un tableau qui montre les 5 catégories, où V est la vitesse maximale, D est le maximum et la fréquence MHz qui peut travailler loin.

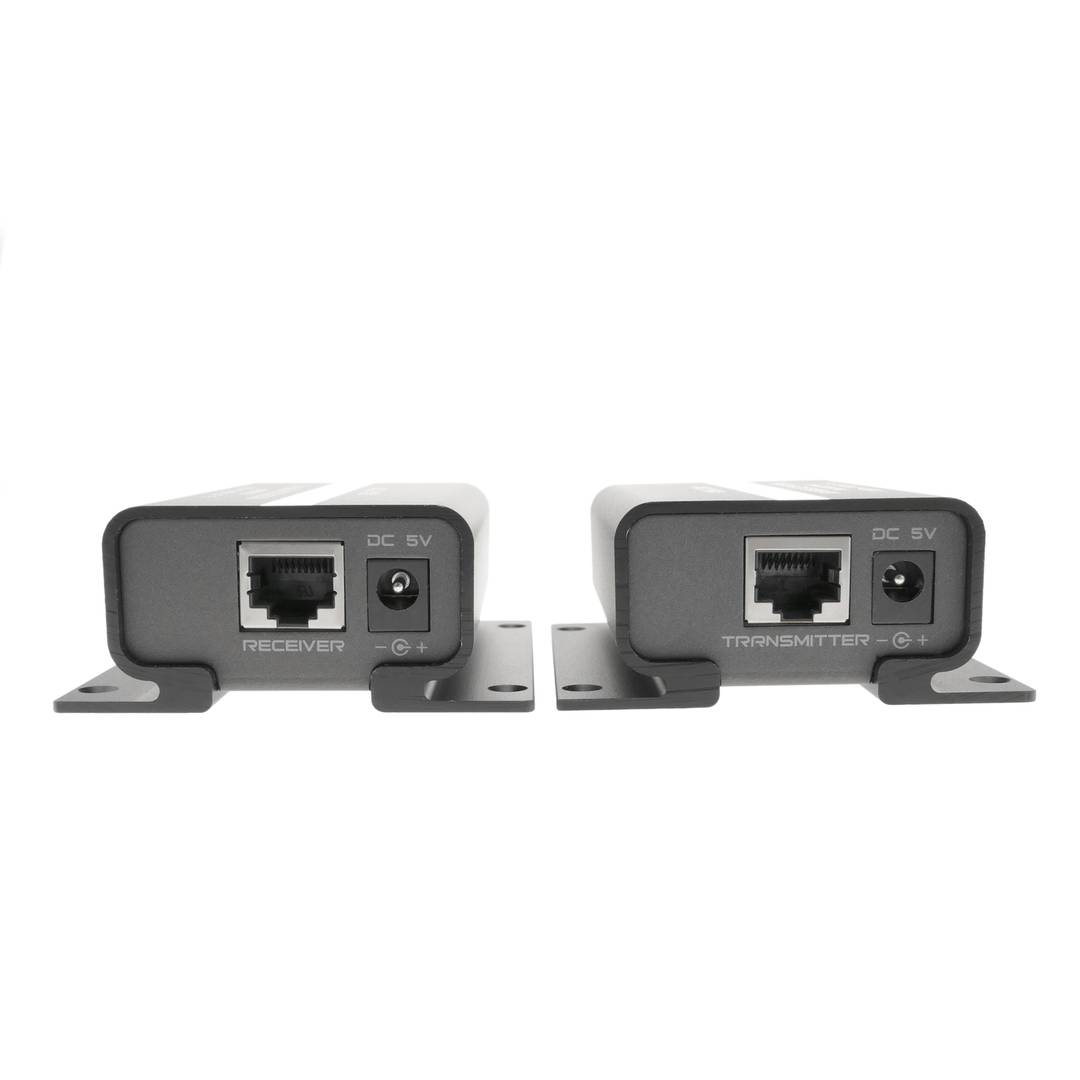

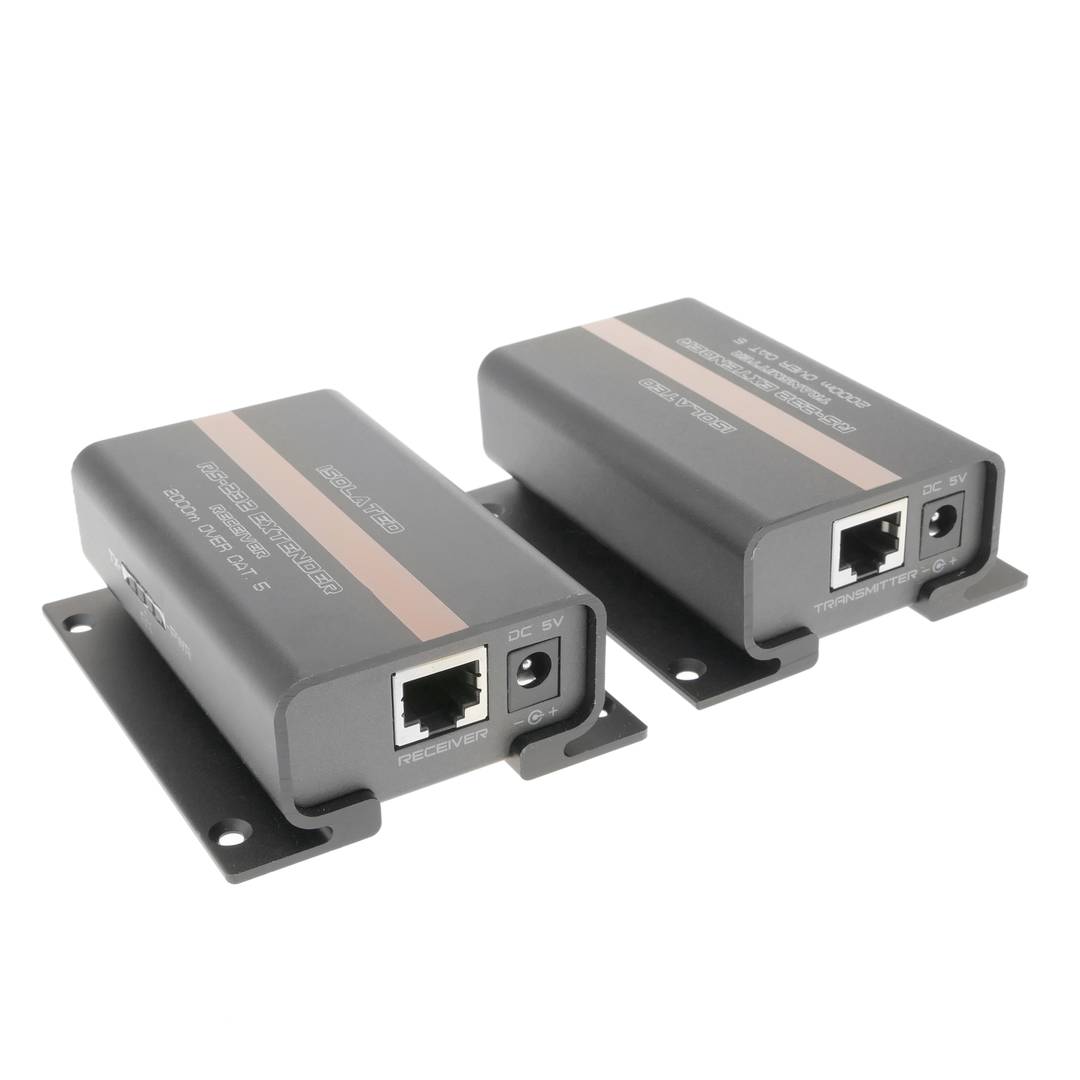

Lorsque nous parlons de RJ45 ("Registered Jack" 45) nous référons à une interface de réseau de télécommunications pour raccorder un équipement de voix et de données par câble.

Ce connecteur comporte des broches ou des raccords 8 et peut avoir une catégorie spécifique en fonction de la vitesse de transfert et la bande passante (catégorie 5e, 6, etc.)

L'application commune est leur utilisation dans des câbles de réseau Ethernet sous TIA/EIA-568-B standard qui définit la disposition des broches (brochage), mais peut également être utilisé pour d'autres applications.

- Direct schéma de broches:

EIA-568A
Broche n° 1: blanc-vert
Broche n° 2: vert
Broche n° 3: blanc-orange
Broche n° 4: bleu
Broche n° 5: blanc-bleu
Broche n° 6: orange
Broche n° 7: blanc-brun
Broche n° 8: brun

EIA-568B
Broche n° 1: blanc-orange
Broche n° 2: orange
Broche n° 3: blanc-vert
Broche n° 4: bleu
Broche n° 5: blanc-bleu
Broche n° 6: vert
Broche n° 7: blanc-brun
Broche n° 8: brun

- Schéma repères de la croix:

Le câble croisé a une extrémité avec le schéma EIA-568A et un EIA-568B.

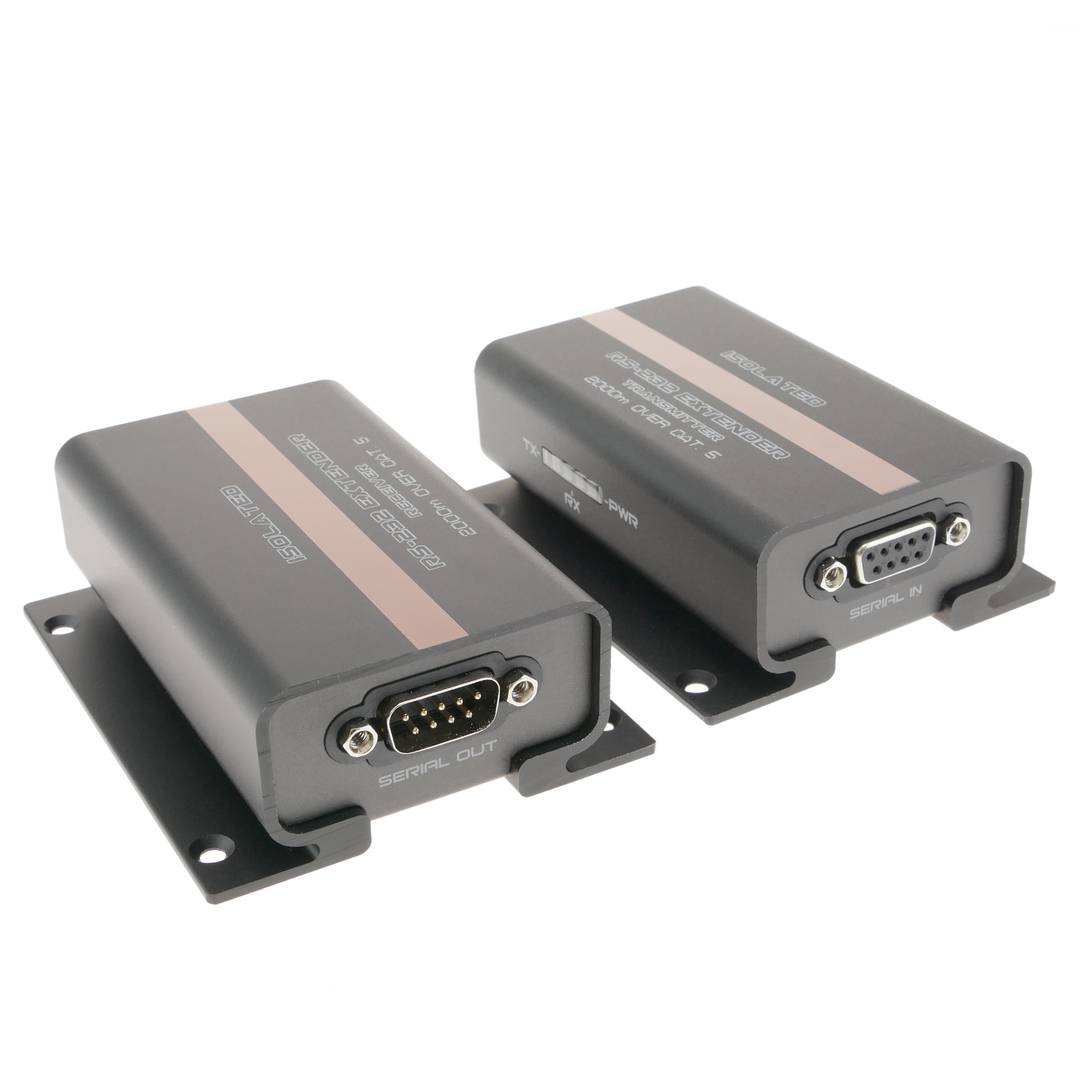

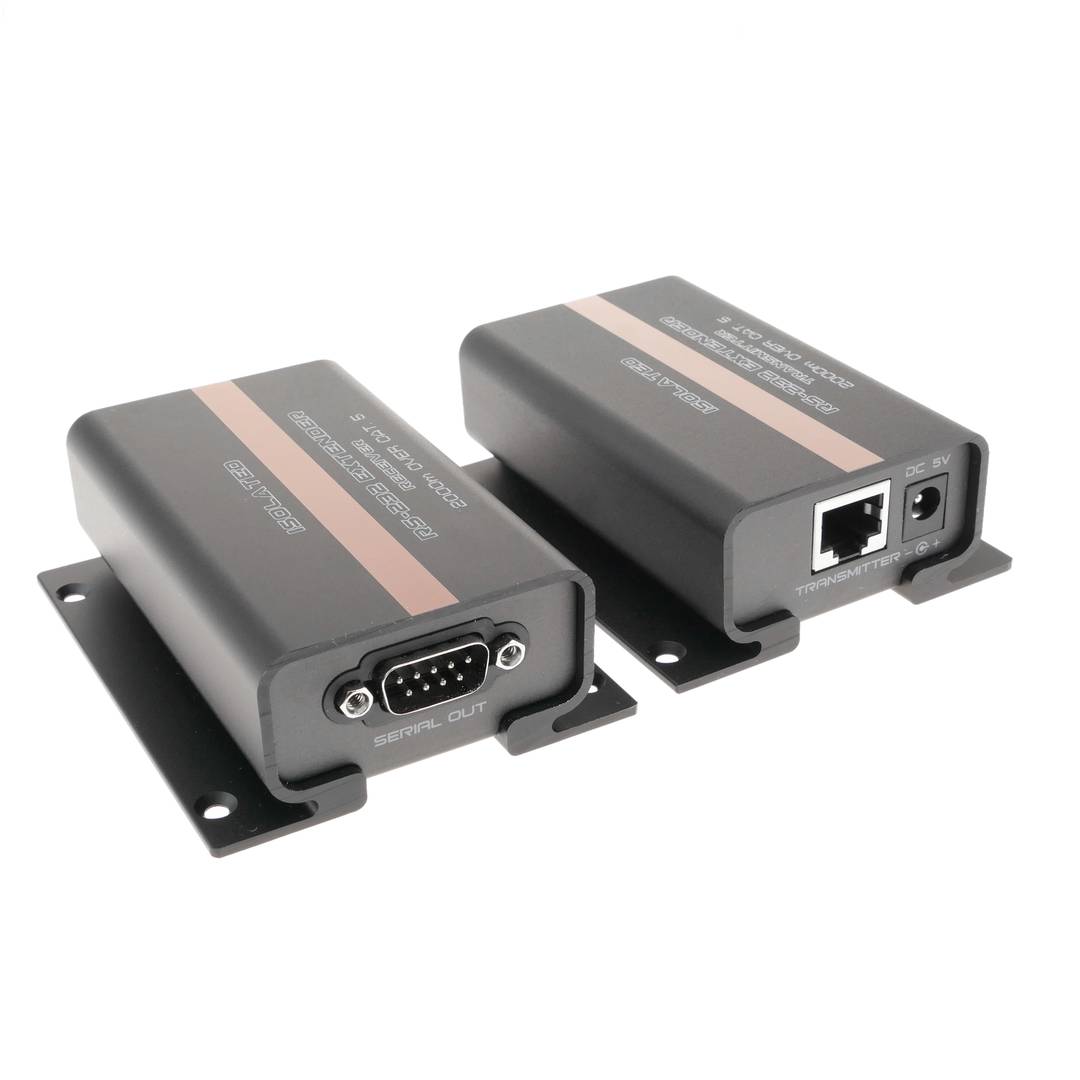

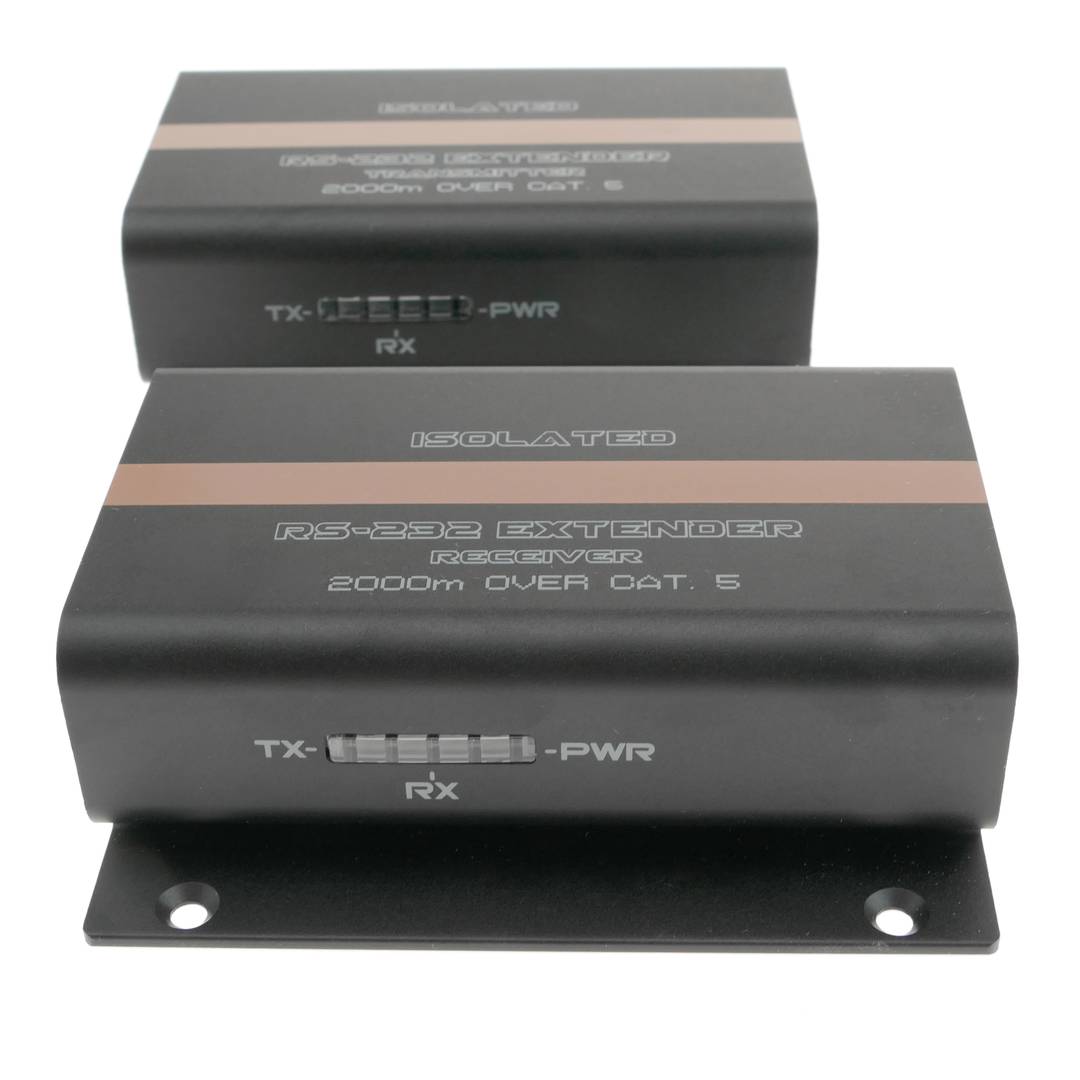

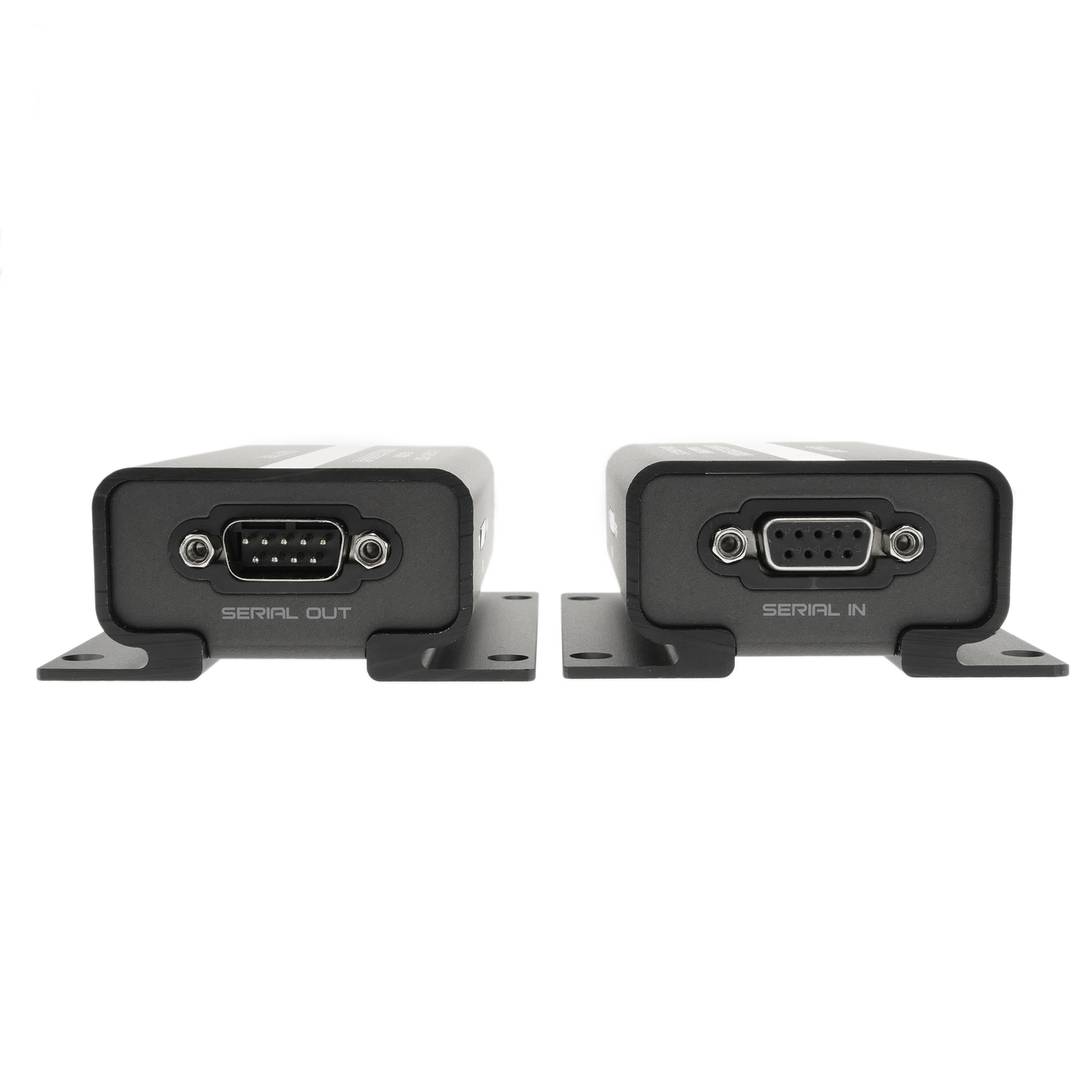

Le connecteur RS232 est un connecteur 9 broches type de connecteur est populairement appelé série. Il est un connecteur qui était autrefois largement utilisé par les différents composants du PC, comme une souris, un clavier ... mais avec le temps il est tombé en désuétude et remplacé par le connecteur USB d'essayer d'imiter le dernier numéro de version. Il est actuellement utilisé par des robots, des ascenseurs, POS et des machines industrielles.

RS-232 (norme recommandée 232, aussi connu comme EIA/TIA RS-232C) est une interface qui désigne une norme pour l'échange d'une série de données binaires entre un DTE (Data Terminal Equipment) et DCE (Data Communication Equipment , Data Communication Equipment), bien qu'il y ait d'autres dans lesquels l'interface RS-232 est également utilisé. Une définition équivalente publiée par l'UIT est appelée V.24. Le RS-232 est un connecteurDB-25 Type (25 broches), mais il est normal de trouver la version de 9 broches (DE-9, ou populairement appelé aussi DB-9), moins cher et même étendu à certains types de périphériques (tels que les souris série PC).

Câble UTP est paire torsadée standard est appelé par son acronyme UTP (Unshiedld Twiested pair/paire torsadée non blindée). Les principaux avantages de ce câble sont son faible coût et la facilité de manipulation. Ses principaux inconvénients sont un taux d'erreur plus élevé par rapport à d'autres types de câbles et de leurs limites pour travailler à grande distances sans régénération. FTP est un type de téléphériquee. Référencé fréquemment avec leur sigle STP (Shield Twisted Pair/Shielded Twisted Pair)
