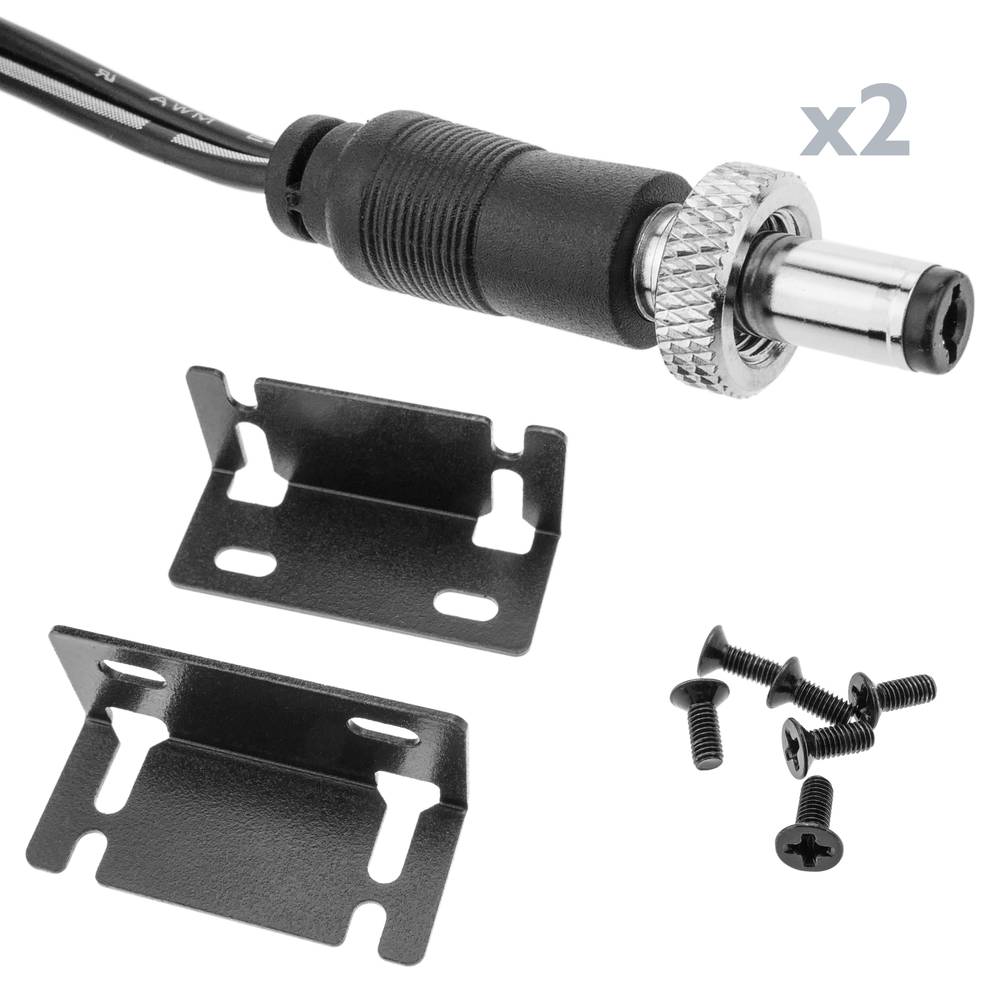

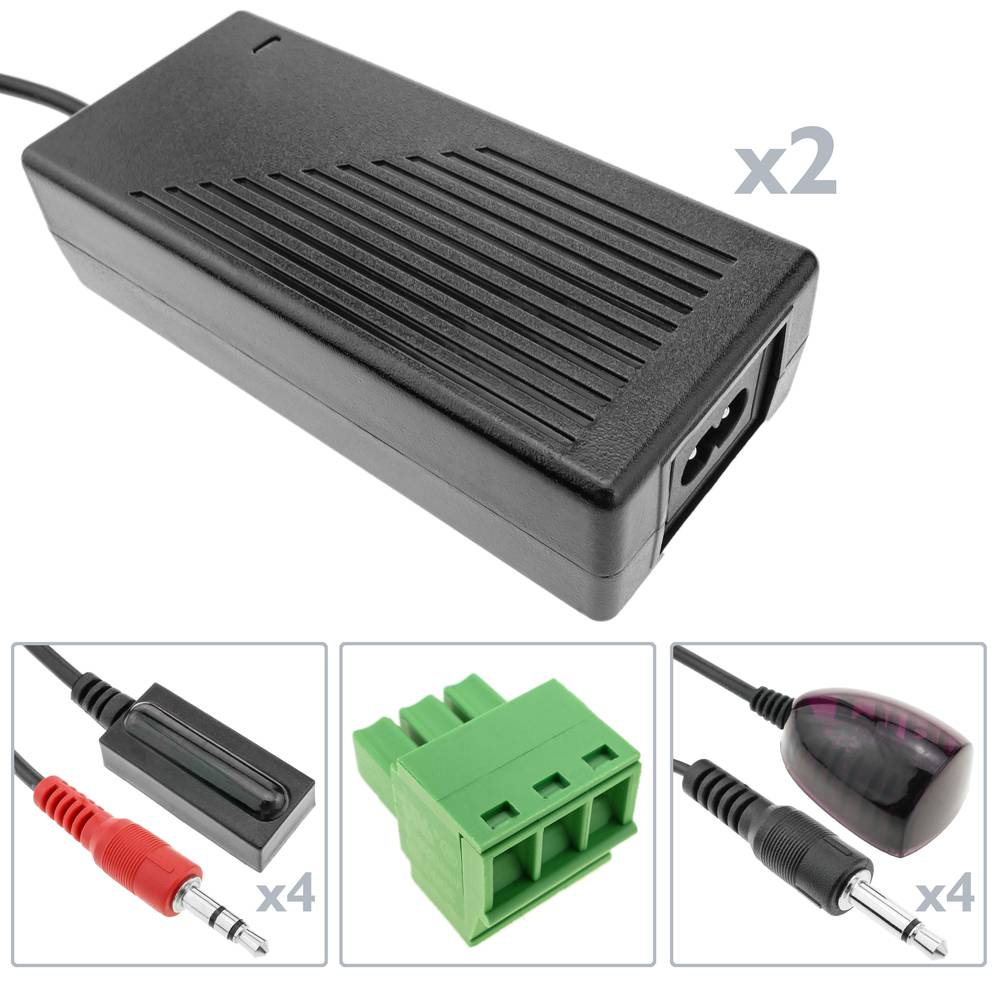

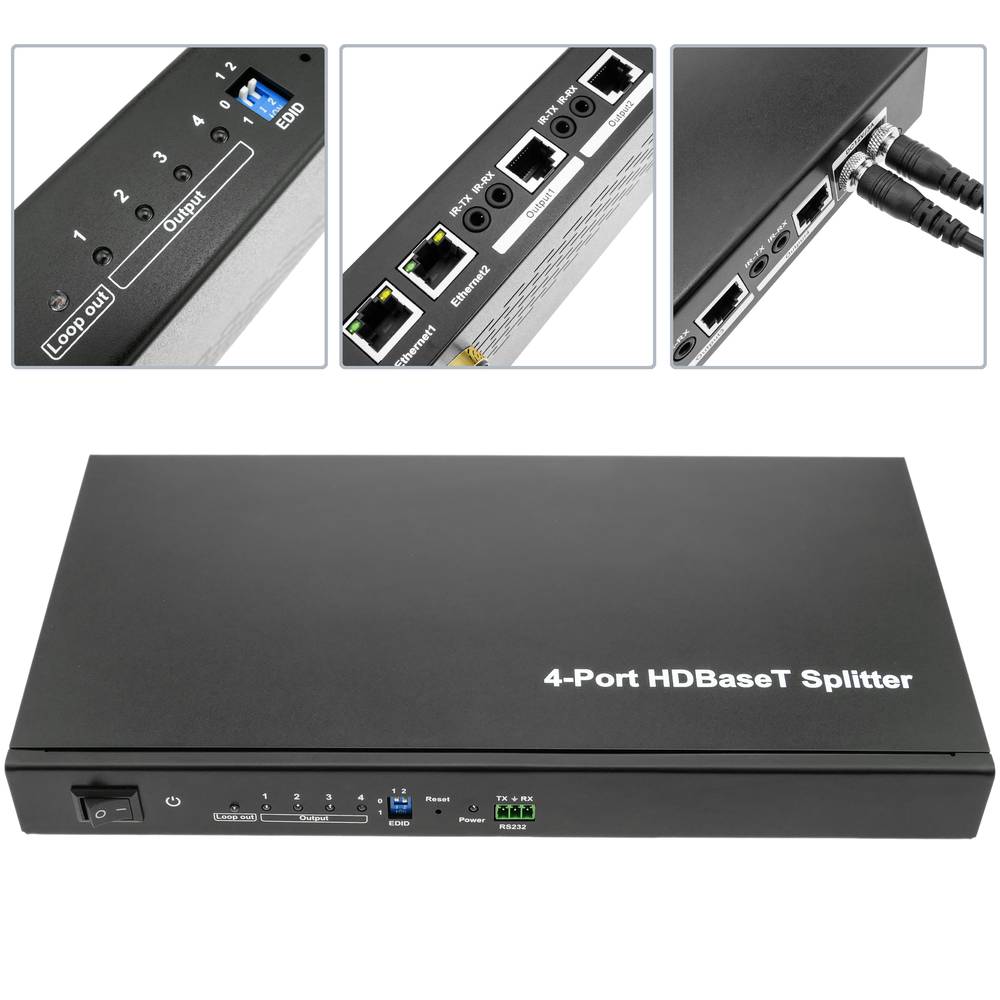

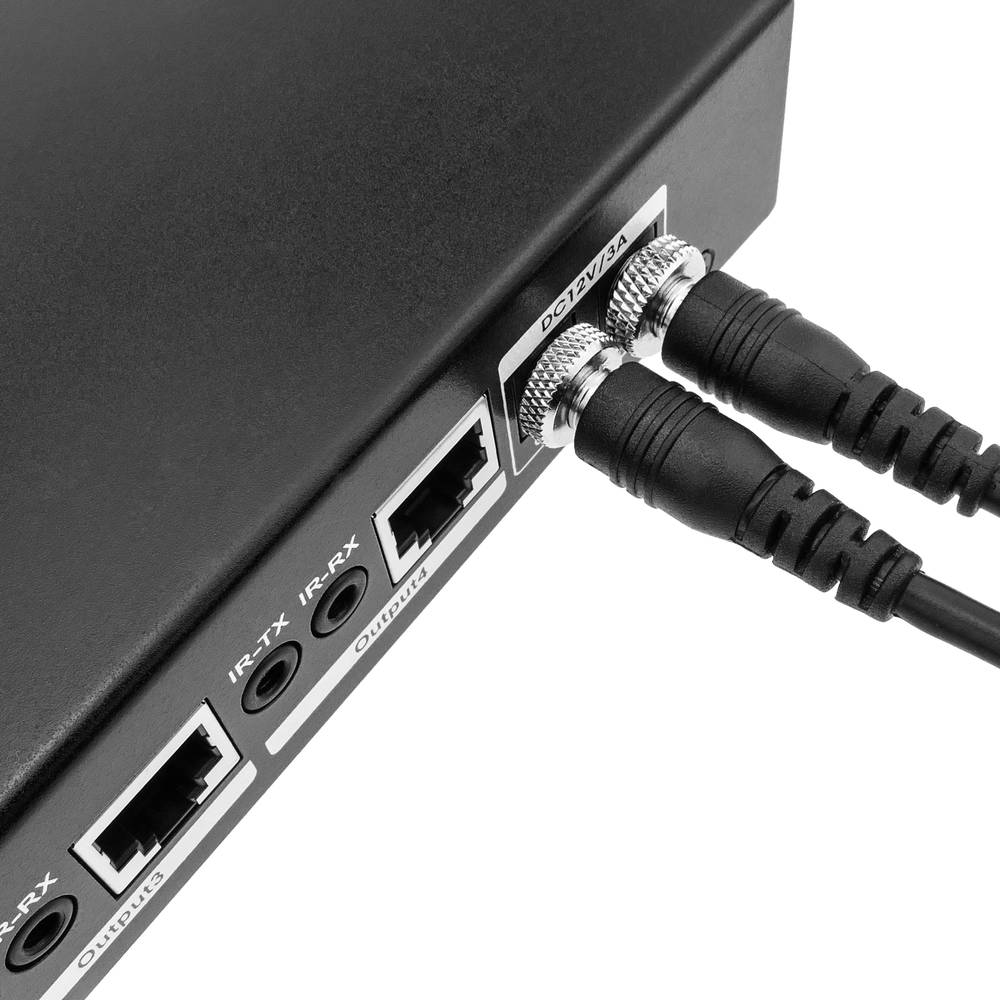

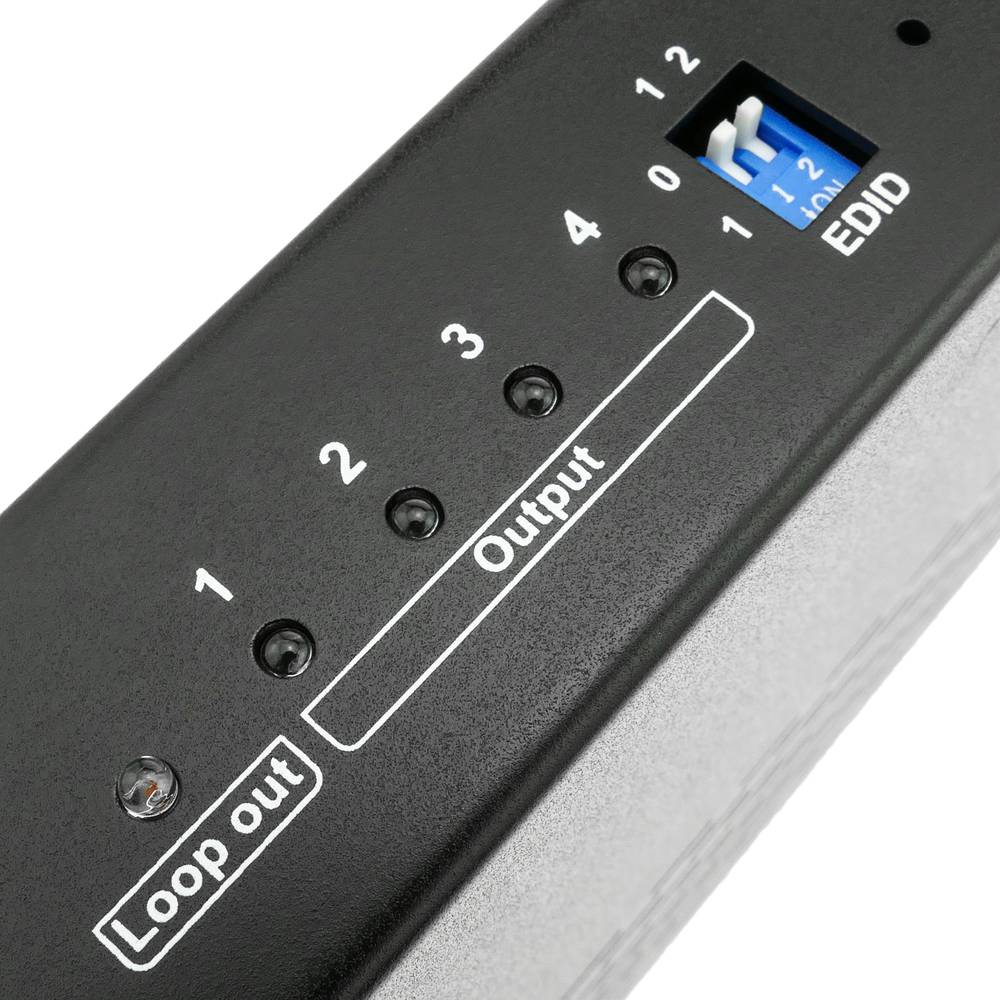

Entre os diferentes tipos de conectores para poder encontramos um dos mais comum, o jack DC. Usado na maioria das conexões em dispositivos electrónicos, tais como roteadores, laptops, impressoras etc ... é o mais utilizado devido à sua fácil instalação e conexão. Estes conectores são usados ??principalmente em fontes de alimentação e instalações DC.
O conector é assim ciliversão ndrica e encontrou seu formato formato de macho e fêmea (A). O conector macho consiste em parte de metal externo e interno e onde em cada viagens de energia, do lado interior para o pólo positivo e o lado de fora para o negativo é normalmente utilizado, mas podem variar de acordo com o fabricante.
Este tipo de conector é em muitos diâmetros, mais comuns são os 3,5 milímetros e 5,5 milímetros. Enquanto nós podemos einding várias medidas de comprimento e diâmetro exterior ou interior.
A instalação é simples, podemos encontrar vários tipos de conectores, solda par ou parafuso do bloco de terminais depende do usuário para escolher o mais adequado em suas instalações.
Ao adquirir o conector macho para uma reparação que sabemos o seu diâmetro, o comprimento e o diâmetro interno do conector. Se prosseguir comnova instalação para garantir que só nós conector macho e fêmea são das mesmas características.

Dependendo da qualidade e tipo, cabos de rede são classificados em categorias que nos ajudam a conhecer as características deles.

As categorias de cabos de rede mais vulgarmente utilizados são os seguintes:

- Categoria 5
- Categoria 5e
- Categoria 6
- Categoria 6
- Categoria 7

Como pode ser visto, categoria 5e (reforçada ou melhorada) e categoria 6A (Augmented), são uma melhoria das categorias 5e 6, respectivamente, que melhorou a velocidade de topo e a largura de banda.

Quanto maior for a categoria, maior é a velocidade de dados máxima, a 100 metros de distância máxima como padrão.

É possível ver uma tabela que mostra as categorias 5, onde V é a velocidade máxima, D é a frequência máxima MHz e que pode funcionar de distância.

Podemos encontrar 3 tipos de conector, conector TS mono (ponta-manga), TRS (tip-ring-sleeve) e plugue estéreo TRRs (tip-ring-ring-sleeve), que é usado em mais dispositivos móveis, tablets, MP3 etc ...
Podemos diferença estes 3 tipos de conectores de acordo com seu diâmetro:

Conector de 1. 6,35 milímetros ou TS.
Conector minijack 3,5 milímetros ou 2. TRS, é a saída mais comum, geralmente usado em fones de ouvido de dispositivos portáteis.
3. 2,5 milímetros conector jack ou TRRs.

É constituída por um máximo de três peças de ligação a ser chamado de maior massa ou de polaridade negativa e dois menores tamanho localizado mais no sentido da extremidade do conector,
O chamado positivo que corresponde a cada canal, tal ficha de três parte pode transmitir sinais em dois canais separados, também conhecidos como sinais estéreo. Há uma versão mono, que consiste em apenas duas partes, um negativo e um positivo.

A. Protetor
B. Ramificação
C. Anel
D. Ponta
E. Ramificação
F. Ring (Signal direita)
G. Ponta (Signal Esquerda)

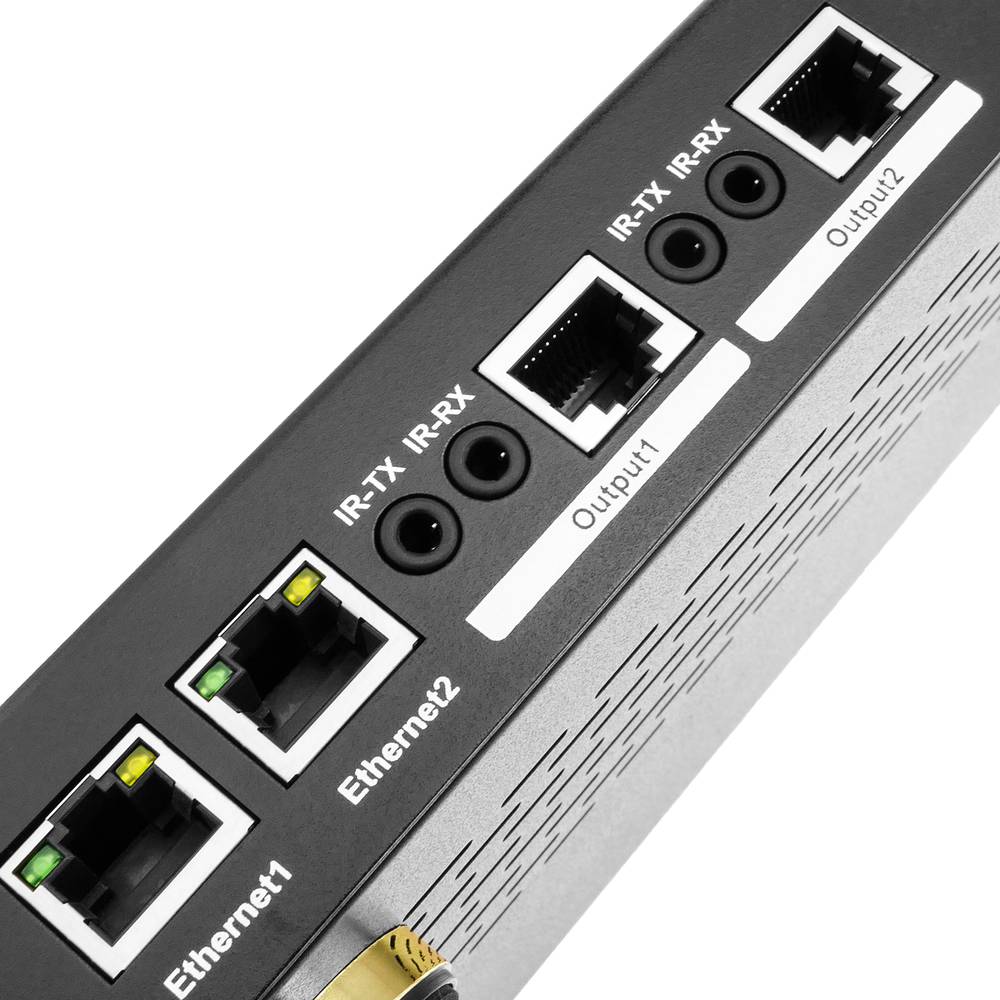

Quando falamos de RJ45 ("Jack Registered" 45) nós nos referimos a uma interface de rede de telecomunicações para conexão com fio de equipamentos de voz e dados.

Este conector tem 8 pinos ou ligações e pode ter uma determinada categoria, dependendo da velocidade de transferência de dados e de largura de banda (categoria 5e, 6, etc)

A aplicação comum é a sua utilização em cabos de rede Ethernet sob norma TIA/EIA-568-B, que define o arranjo de pinos (pinagem), mas também pode ser utilizado para outras aplicações.

- Esquema de pinos direto:

EIA-568A
Pin No.1: branco-verde
Pin No.2: verde
Pin No.3: branco-laranja
Pin No.4: azul
Pin No.5: branco-azul
Pin No.6: laranja
Pin No.7: branco-marrom
Pin No.8: marrom

EIA-568B
Pin No.1: branco-laranja
Pin No.2: laranja
Pin No.3: branco-verde
Pin No.4: azul
Pin No.5: branco-azul
Pin No.6: verde
Pin No.7: branco-marrom
Pin No.8: marrom

- Esquema de pinos cruzados:

O cabo crossover tem uma extremidade com o esquema EIA-568A e outro com EIA-568B.

VDC seria a abreviatura para Volt Corrente Contínua que traduzido seria volts de corrente contínua. A idéia deste tipo é corrente unidireccional à carga. A corrente contínua é normalmente produzida por baterias, termopares, células solares e um tipo de máquina elétrica dínamo. A corrente pode fluir em condutores tais como arames, mas pode também fluir através de semicondutores, isoladores ... No imago: 1 - corrente por impulso 2 - corrente contínua (DC) 3 - Corrente Alternada (AC) 4 - Corrente Variável

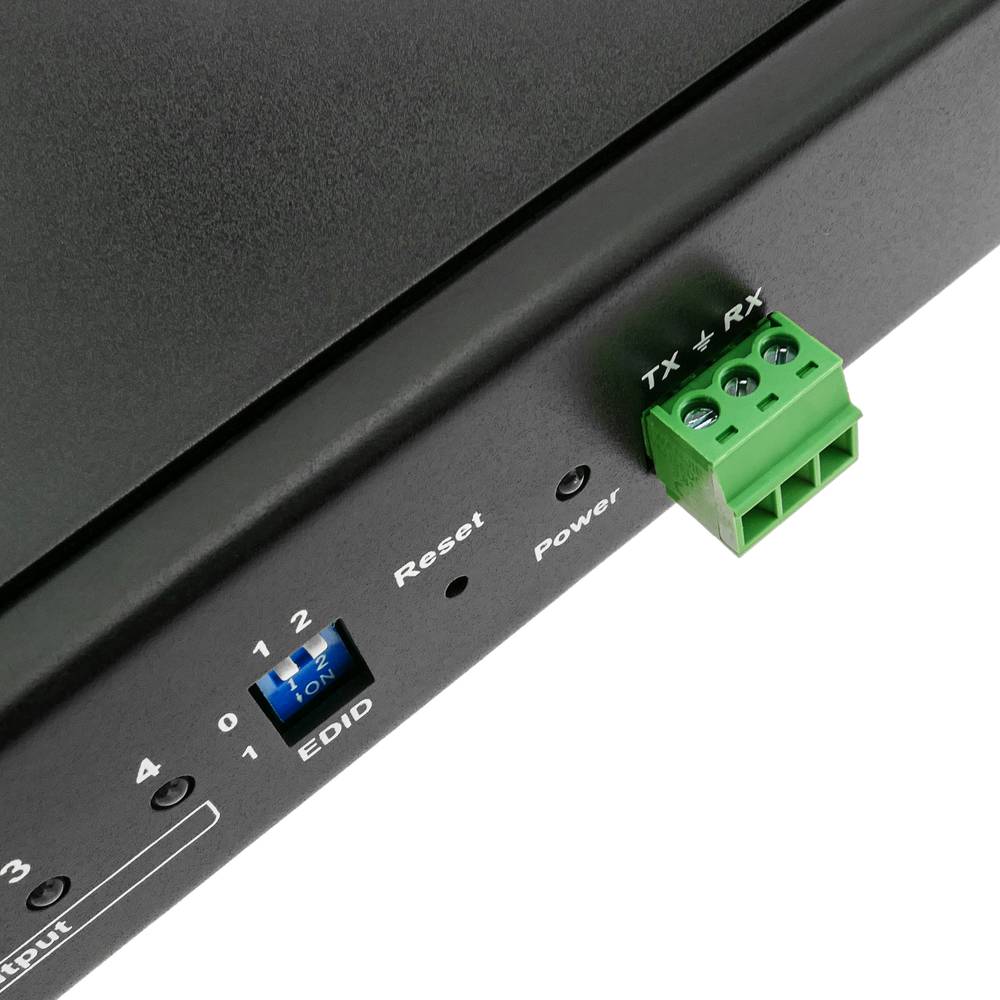

O conector RS232 é um conector de 9 pinos tipo de conector é popularmente chamado Series. É um conector que uma vez foi amplamente utilizado por vários componentes do PC, como um mouse, teclado ... mas com o tempo ele tenha caído em desuso e substituído pelo conector USB tentando emular o número da versão mais recente. Ele é usado atualmente por robôs, elevadores, POS e máquinas industriais.

HDCP (sigla para HDCP em Inglês, que significa proteção de conteúdo digital de alta largura de banda) é uma especificação desenvolvida pela Intel para controlar o conteúdo de áudio e vídeo digital que é transmitida através DisplayPort, conexões DVI, HDMI, Gigabit Video Interface (GVIF), ou Unified Display Interface (UDI). A especificação é proprietária, e suas implementações devem estar licenciadas, dos quais Digital Content Protection é responsável. É um tipo de gestão de direitos digitais.

1080p é um nome alternativo para a resolução máxima usada em televisão de alta definição (HDTV). O número 1080 representa 1080 linhas de resolução de tela vertical, enquanto a letra p significa varredura progressiva e não entrelaçado.

RS-232 (Padrão Recomendado 232, também conhecida como EIA/TIA RS-232C) é uma interface que designa um padrão para a troca de uma série de dados binários entre um DTE (Data Terminal Equipment) e DCE (equipamento de comunicação de dados , Equipamentos de Comunicação de Dados), embora há outros em que a interface RS-232 também é utilizada. Uma definição equivalente publicado pela UIT é chamado V.24. O RS-232 é um conector-25 DB tipo (25 pinos), embora seja normal encontrar a versão de 9 pinos (DE-9, ou popularmente chamado também DB-9), mais barato e até mesmo alargado a certos tipos de periféricos (como mouse serial PC).

Cabo UTP é par trançado padrão é conhecido por sua sigla UTP (Unshiedld Twiested Pair/par trançado sem blindagem). As principais vantagens deste cabo são seu baixo custo e facilidade de manuseio. Suas principais desvantagens são a taxa de erro mais elevada em comparação com outros tipos de cabos e suas limitações para trabalhar em altas distâncias sem regeneração. FTP é um tipo de teleféricoacteriza que cada par trançado é uniformemente durante a criação. Um rastreio abrangente de todos os pares é realizada por uma folha exterior apantallante. Esta técnica permite ter características semelhantes ao cabo blindado. STP é caracterizado pelo que cada par é coberta com uma malha de metal, da mesma forma que os cabos coaxiais, e o conjunto de pares é revestido com uma folha de apantallante. Citado com frequência com seu acrônimo STP (Escudo Twisted Pair/Par Trançado Blindado)

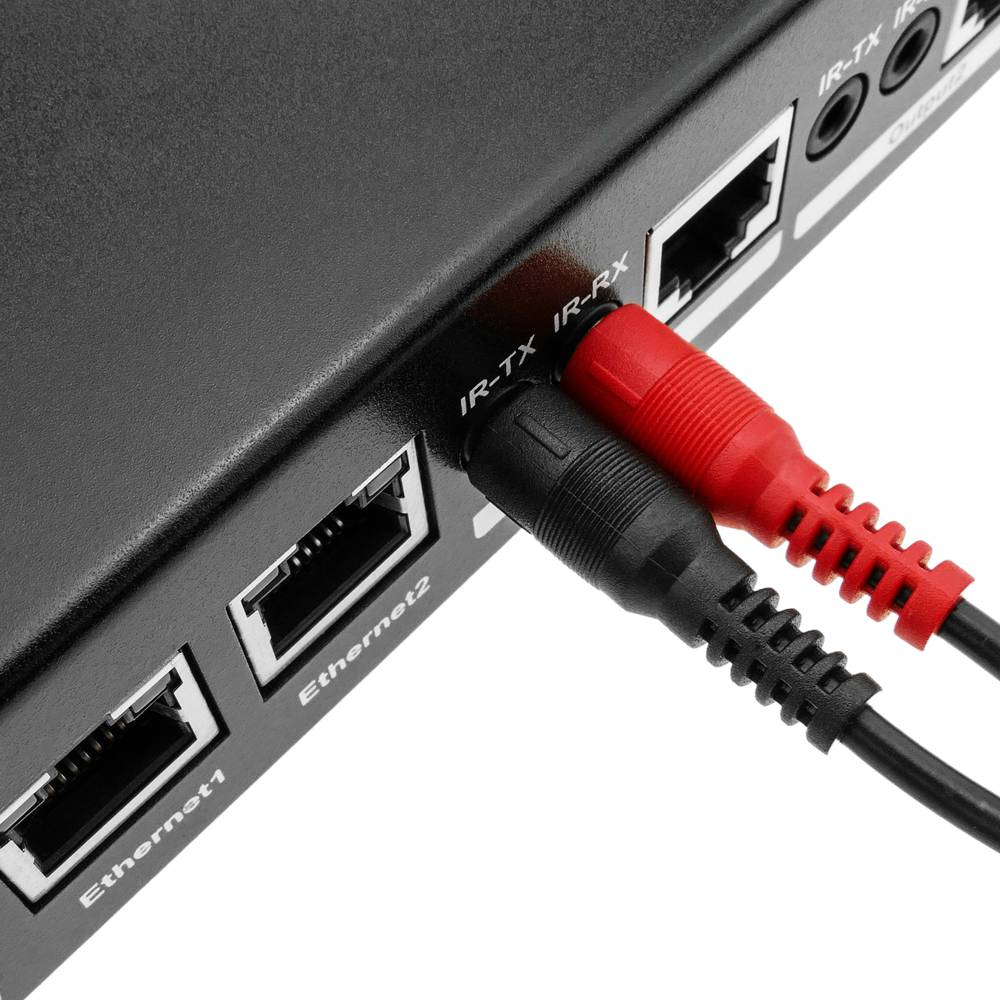

O minijack 3,5mm é um conector popular usado principalmente para fones de ouvido embora a sua funcionalidade é muito mais variado.

É constituída por um máximo de três peças de conexão sendo o maior chamada massa ou polaridade negativa e dois de tamanho menor e localizado mais extremidade do conector, chamado de estar ou positivo que corresponde a cada canal, tal ficha de três parte pode transmitir sinais em dois diferentes canais, também conhecidos como sinais estéreo. Também existe em uma mini-ficha mono mas a versão composta de apenas duas partes, um corpo e uma vida ou positivo.

A sigla em inglês "HDMi" refere-se a "High Definition Multimedia Interface", ou seja, corresponde à sigla para interface multimídia de alta definição.

A interface HDMi permite a transmissão de vídeo e áudio entre diferentes dispositivos, suportando resoluções de vídeo 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 1440p, 1600p.

Versões diferentes do HDMi

HDMi 1.0
Dezembro de 2002.
- Transferência máxima de 4,9 Gbit / s.
- Suporta até 165 Mpx / s no modo de vídeo (1080p 60Hz ou UXGA) e 8 canais / 192kHz / 24 bits no modo de áudio.

HDMi 1.2
- agosto de 2005.
- Adicionado suporte para One Bit Audio, usado em Super Audio CD, até 8 canais.
- Disponibilidade HDMi Type A para conectores de PC.

HDMi 1.3
- junho de 2006
- Largura de banda de 340 MHz.
- Taxa de dados de 10,2 Gbit / s.
- Dolby TrueHD e DTS-HD,

HDMi 1.4
- Envie vídeo e áudio de alta definição,
- Dados e vídeo 3D.
- FullHD para XHD (alta definição eXtended) até 4096 × 2160 pixels (24 quadros por segundo) ou 3840 × 2160 a (30 quadros por segundo).
- Canal de retorno de áudio que exigirá menos cabos para ter um sistema de som surround conectado à TV.
- Conexão Ethernet incorporada no próprio cabo com velocidades de até 100 Mbit / s.

HDMi 2.0
- setembro de 2013
- Largura de banda até 18 Gbit / s
- vídeo 4K @ 50/60 (2160p)
- Até 32 canais de áudio para uma experiência de imersão multidimensional
- Freqüência de áudio de até 1536kHz para máxima fidelidade sonora
- Entrega simultânea de 2 streaming de vídeo para vários usuários na mesma tela
- Streaming de áudio para até 4 usuários
- suporte de ângulo de teatro 21: 9 rádio
- Sincronização dinâmica de streaming de vídeo e áudio
- Extensões de comando CEC para controlar vários dispositivos a partir de um único ponto.


Tipos de HDMi

Tipo A (na imagem 1): é o conector mais padrão usado em quase todos os dispositivos.
Tipo B (na imagem 2): É um conector muito pouco usado.
Tipo C (na imagem 3): É um conector amplamente utilizado em tablets, smartphones e outros dispositivos.
Digite D (na imagem 4): é um conector usado em smartphones.
Digite E (na imagem 5): É um conector usado na conectividade do veículo.
